ADS8885IDRCT

ADS8885IDRCT от Texas Instruments

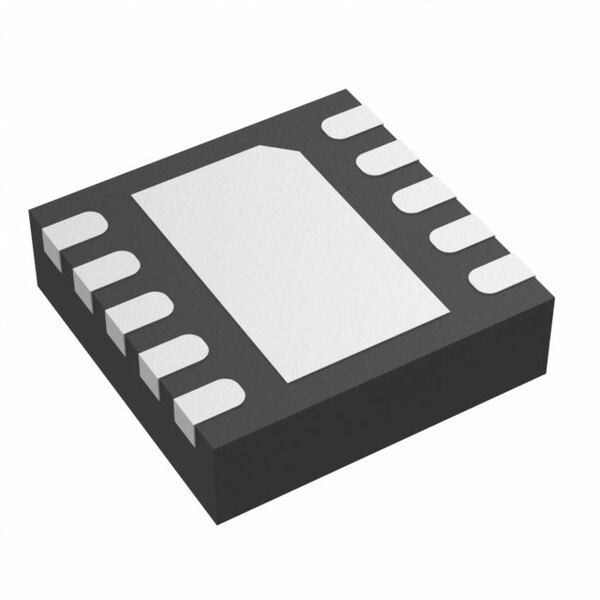

Общее описание: ADS8885IDRCT – это высокоточный, 18-битный аналого-цифровой преобразователь (ADC) с дифференциальным входом и последовательным интерфейсом SPI. Преобразователь использует топологию с последовательным приближением (SAR) и обеспечивает высокую производительность при низком энергопотреблении. Поставляется в компактном корпусе VSON с 10 выводами, что обеспечивает минимальные габариты и простоту монтажа.

Преимущества:

• Высокая точность преобразования с 18-битным разрешением.
• Широкий диапазон входных напряжений (до 10 В).
• Высокая частота дискретизации до 400 кГц.
• Низкое энергопотребление, что делает его подходящим для использования в портативных устройствах.
• Компактный корпус VSON 3x3 мм, оптимальный для плотных компоновок.

Недостатки:

• Требует внешнего опорного напряжения, что может осложнить проектирование схемы.
• Дифференциальный вход требует внимательной обработки сигнала для минимизации шумов и помех.

Типовое использование:

• Измерительные приборы и устройства сбора данных.
• Медицинские приборы, такие как электрокардиографы (ЭКГ).
• Промышленные системы автоматизации и управления.
• Тестовые и измерительные оборудование.
• Высокоточные системы контроля и мониторинга.

Рекомендации по применению:

• Используйте качественные внешние опоры напряжения для достижения максимальной точности преобразования.
• Разработайте схему с минимальными шумовыми и EMC помехами для обеспечения стабильной работы ADC.
• Обеспечьте качественное экранирование и заземление печатной платы.

Основные технические характеристики:

• Разрешение: 18 бит.
• Частота дискретизации: до 400 кГц.
• Количество входов: 1 (дифференциальный).
• Тип архитектуры: SAR.
• Интерфейс: SPI.
• Диапазон напряжений питания (аналоговое): 2.7В ~ 3.6В.
• Диапазон напряжений питания (цифровое): 1.65В ~ 3.6В.
• Тип опоры: Внешняя.
• Рабочая температура: -40°C ~ 85°C.
• Корпус: 10-VSON (3x3 мм).

Возможные аналоги:

• [ADS8881IDRCR](https://www.ti.com/product/ADS8881) от Texas Instruments - 18-битный ADC с похожими характеристиками.
• [AD7980](https://www.analog.com/product/ad7980.html) от Analog Devices - 16-битный SAR ADC со схожей архитектурой и интерфейсом.

Заключение: ADS8885IDRCT от Texas Instruments - это высокоточный и энергоэффективный 18-битный аналого-цифровой преобразователь, подходящий для различных приложений, требующих высоких характеристик точности и быстродействия.
