ADS8881CDRCT

ADS8881CDRCT от Texas Instruments

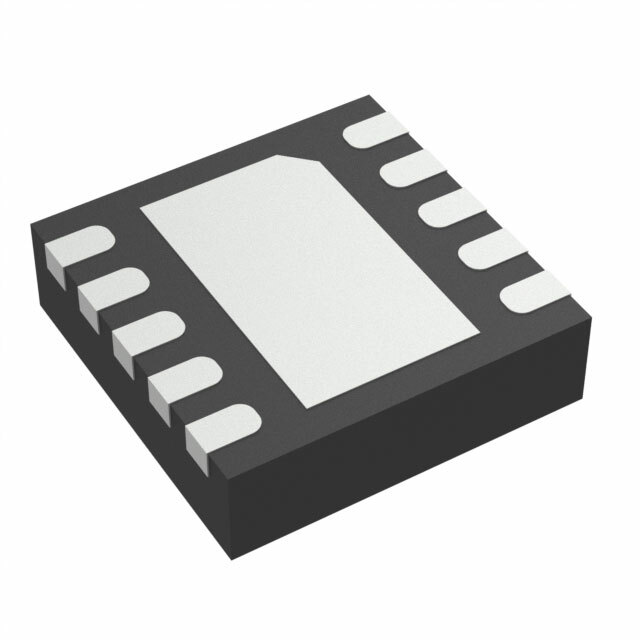

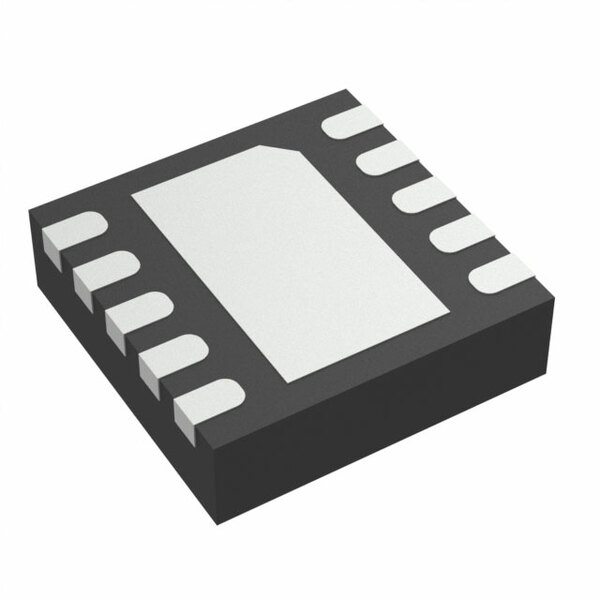

Общее описание: ADS8881CDRCT представляет собой высокоточный 18-битный аналогово-цифровой преобразователь (АЦП) с последовательным выводом данных. Разработанный компанией Texas Instruments, этот микросхемный АЦП предназначен для высокоточного измерения сигналов в различных применениях благодаря своей высокой скорости и низкому энергопотреблению. Упакован в компактный корпус VSON (10-VSON, 3 мм x 3 мм).

Преимущества:

• Высокая точность: 18-битное разрешение.
• Высокая скорость: Пропускная способность до 1 MSPS.
• Низкое энергопотребление: Подходит для батарейных приложений.
• Компактный корпус: VSON (10-VSON, 3 мм x 3 мм) облегчает интеграцию в компактные устройства.
• Широкий диапазон входных напряжений: до ±VREF.

Недостатки:

• Разработка и отладка схемы могут потребовать знаний и опыта работы с аналоговыми и цифровыми сигналами высокого разрешения.
• Необходимо тщательно планировать и реализовывать системы фильтрации и экранирования для минимизации помех.

Типовое использование:

• Прецизионные измерительные приборы.
• Системы управления процессами.
• Медицинские диагностические устройства.
• Тестовое и измерительное оборудование.
• Промышленная автоматика.

Рекомендации по применению:

• Предусмотрите адекватное управление теплом в устройстве, поскольку высокоскоростной АЦП может выделять тепло.
• Обеспечьте надежную фильтрацию входного сигнала для минимизации шумов и помех.
• Выберите правильное питание и схемы для подачи референсного напряжения, чтобы обеспечить стабильность и точность измерений.

Основные технические характеристики:

• Разрешение: 18 бит.
• Частота дискретизации: до 1 MSPS.
• Интерфейс: SPI.
• Диапазон входных напряжений: до ±VREF.
• Питание: 2.7 В до 5.5 В.
• Ток потребления: 11 мА (типично).
• Корпус: 10-VSON (3x3 мм).

Возможные аналоги:

• AD7980 от Analog Devices: 16-битный 1 MSPS АЦП.
• LTC2320-16 от Analog Devices (Linear Technology): 16-битный 1 MSPS АЦП.
• ADS8885 от Texas Instruments: 18-битный 2 MSPS АЦП.

Texas Instruments ADS8881CDRCT отлично подходит для высокоточных применений, где необходима высокая производительность и низкое энергопотребление.
