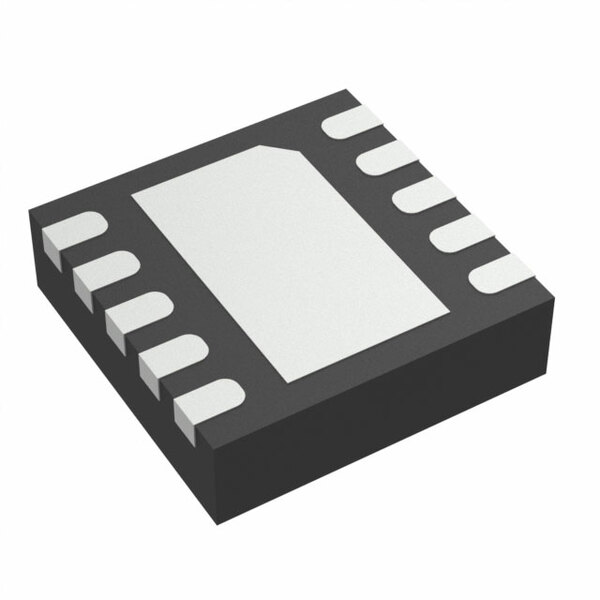

ADS8865IDRCT

ADS8865IDRCT от Texas Instruments

Общее описание: ADS8865IDRCT — это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), разработанный компанией Texas Instruments. Этот АЦП обладает высокой точностью, низким энергопотреблением и высокой скоростью преобразования, что делает его идеальным решением для различных применений.

Преимущества:

• Высокая точность: 16-битное разрешение позволяет получить детальную и точную цифровую информацию с аналогового сигнала.
• Высокая скорость: До 400 тысяч выборок в секунду (400ksps), что обеспечивает быструю обработку сигналов.
• Низкое энергопотребление: Подходит для приложений с ограниченной мощностью.
• Широкий диапазон напряжения питания: АЦП может работать при аналоговом напряжении питания от 2.7V до 3.6V и цифровом напряжении питания от 1.65V до 3.6V.
• Компактный корпус: Доступен в корпусе 10-VSON (3x3 мм), что экономит место на печатной плате.

Недостатки:

• Необходимость внешнего опорного напряжения: Для работы требуется внешний источник опорного напряжения.
• Ограниченный рабочий температурный диапазон: Рабочий диапазон температур от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий эксплуатации.

Типовое использование:

• Промышленные измерения
• Системы сбора данных
• Медицинские приборы
• Контроль и управление процессами
• Автоматизация производства

Рекомендации по применению:

• Используйте качественный источник внешнего опорного напряжения для максимальной точности преобразования.
• При проектировании печатной платы уделяйте внимание минимизации наводок и шумов для поддержания высокого уровня точности измерений.
• Убедитесь, что рабочий диапазон температур устройства соответствует условиям вашей среды эксплуатации.

Основные технические характеристики:

• Разрядность: 16 бит
• Максимальная скорость выборок: 400ksps
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 1.65V ~ 3.6V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус/размер: 10-VSON (3x3 мм)
• Способ монтажа: Поверхностный (SMD)

Возможные аналоги:

• ADS8864
• ADS8861
• AD7680 (Analog Devices)
• LTC2368-16 (Analog Devices)

Заключение:

ADS8865IDRCT от Texas Instruments — это надежный и высокопроизводительный 16-битный АЦП, подходящий для различных применений, требующих высокой точности и эффективности. Его низкое энергопотребление и компактный размер делают его отличным выбором для современных электронных устройств.
