ADS8861IDRCT

ADS8861IDRCT от Texas Instruments

Общее описание: ADS8861IDRCT — это 16-разрядный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register) от компании Texas Instruments. Этот компонент предназначен для высокоточных приложений и предлагает высокую точность и низкое энергопотребление, что делает его идеальным для приложений, требующих точных измерений.

Преимущества:

• Высокое разрешение: 16-битный преобразователь обеспечивает точные измерения с высокой разрешающей способностью.
• Низкое энергопотребление: Идеально для энергоэффективных систем, работающих от батареи.

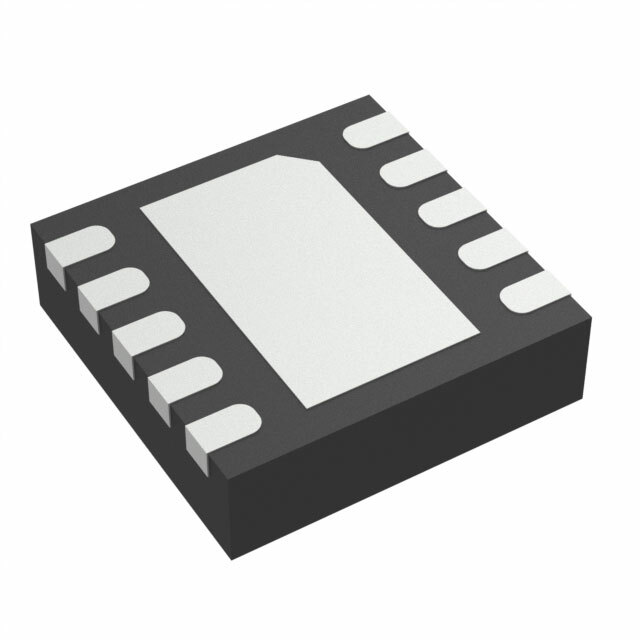

• Компактный корпус: 10-VSON (3x3 мм) занимает мало места на печатной плате.
• Широкий диапазон напряжений питания: Поддержка аналогового питания 2.7V-3.6V и цифрового питания 1.65V-3.6V.

Недостатки:

• Требуется внешний опорный источник напряжения: В отличие от некоторых других ADC, ADS8861IDRCT не имеет встроенного опорного напряжения.
• Ограниченный диапазон рабочих температур: Работает в диапазоне от -40°C до 85°C, что может быть недостаточно для некоторых экстремальных условий.

Типовое использование:

• Прецизионные измерительные приборы
• Медицинское оборудование
• Промышленные контрольно-измерительные системы
• Автоматизация и управление процессами
• Устройства интернета вещей (IoT) с высоким разрешением измерений

Рекомендации по применению:

• Стабильное питание: Обеспечьте стабильное питание для минимизации шума и получения точных измерений.
• Защита от электромагнитных помех: Используйте экранированные кабели и соответствующие схемы для защиты от внешних электромагнитных помех.
• Подбор внешнего опорного источника напряжения: Выберите высококачественный внешний источник опорного напряжения для достижения максимальной точности.

Основные технические характеристики:

• Разрешение: 16 бит
• Скорость выборки: 1 MSPS (миллион выборок в секунду)
• Количество входов: 1 дифференциальный вход
• Интерфейс данных: SPI
• Архитектура: SAR
• Напряжение питания (аналоговое): 2.7V ~ 3.6V
• Напряжение питания (цифровое): 1.65V ~ 3.6V
• Корпус: 10-VSON (3x3 мм)

Возможные аналоги:

• ADS8860IDGKR: 16-разрядный SAR ADC от Texas Instruments с немного иными характеристиками
• AD7980BRMZ: 16-разрядный SAR ADC от Analog Devices с похожими параметрами
• LTC2315-16: 16-разрядный SAR ADC от Linear Technology (ныне Analog Devices)

Этот компактный и энергоэффективный ADC предназначен для приложений, где точность измерений является критически важной. Благодаря широкому диапазону ввода и гибким возможностям интерфейса, ADS8861IDRCT является универсальным решением для современных инженерных задач.
