ADS8691IPWR

ADS8691IPWR от Texas Instruments

Общее описание

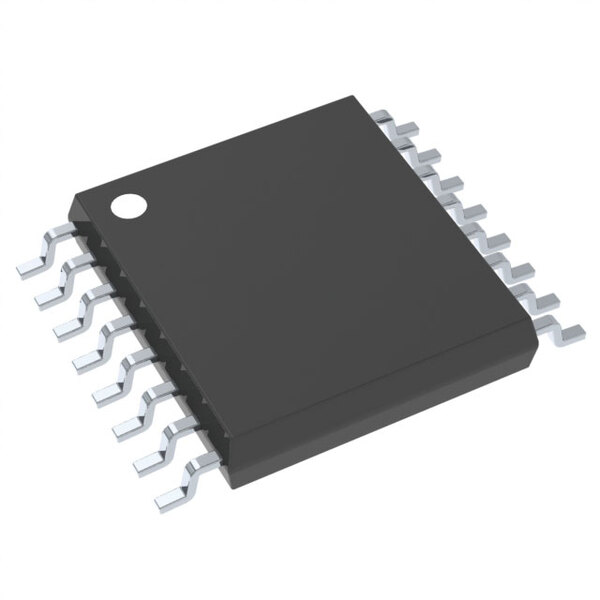

ADS8691IPWR – это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрешением 18 бит и архитектурой SAR (Successive Approximation Register). Этот компактный 16-TSSOP микросхема предназначена для высокоточных измерений с малым энергопотреблением.

Преимущества

• Высокое разрешение: 18 бит позволяют достичь высокой точности измерений.
• Разнообразие входов: поддерживает дифференциальные, псевдодифференциальные и однонаправленные входные сигналы.
• Интерфейс SPI: упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.
• Встроенный источник опорного напряжения и осциллятор: уменьшает количество внешних компонентов и упрощает проектирование.
• Широкий диапазон рабочих температур: от -40°C до 125°C, что делает микросхему подходящей для использования в различных условиях.

Недостатки

• Ограниченное количество входов: подойдёт для одно или небольшого количества входных сигналов.
• Сложность проектирования: требует внимательного проектирования высокочастотных схем для обеспечения стабильной работы.

Типовое использование

• Промышленные контроллеры
• Системы автоматизации
• Метрологические приборы
• Медицинское оборудование
• Прецизионные измерения

Рекомендации по применению

• Используйте качественные конденсаторы для фильтрации источников питания вблизи микросхемы.
• Размещайте аналоговые и цифровые земляные плоскости таким образом, чтобы минимизировать взаимное влияние.
• Следите за температурными режимами, особенно в условиях экстремальных температур.

Основные технические характеристики

• Количество бит: 18
• Частота выборки: до 1 Мвыборок/сек
• Количество входов: 1
• Тип входа: Дифференциальный, псевдодифференциальный, однонаправленный
• Интерфейс данных: SPI
• Конфигурация: PGA-ADC
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внутреннее
• Напряжение питания (аналоговое): 4.75В ~ 5.25В
• Напряжение питания (цифровое): 1.65В ~ 3.3В
• Особенности: Встроенный осциллятор
• Температурный диапазон работы: от -40°C до 125°C
• Корпус: 16-TSSOP (ширина 4.40мм)
• Монтаж: Поверхностный

Возможные аналоги

• ADS8681IPWR (от Texas Instruments, с меньшим разрешением)
• AD7690 (от Analog Devices, с аналогичными характеристиками)

Этот компонент идеально подходит для использования в системах, где высокая точность и широкий диапазон рабочих условий являются ключевыми требованиями.
