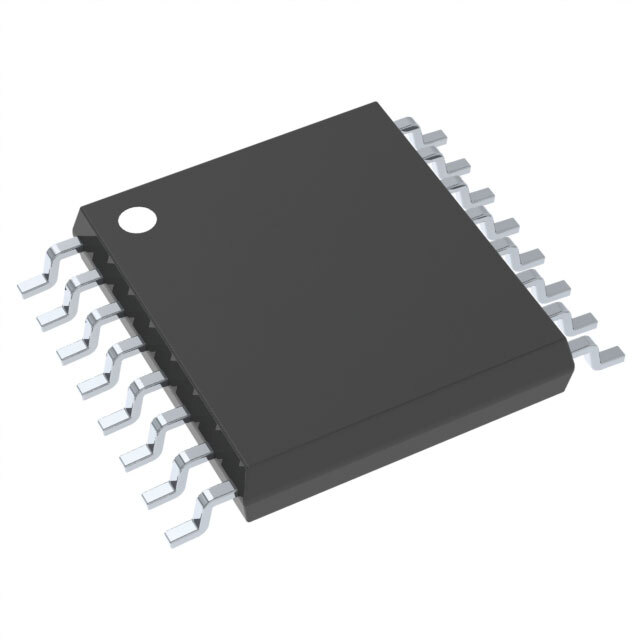

ADS8691IPW

ADS8691IPW от Texas Instruments

Общее описание

ADS8691IPW — это высокоточный 18-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), разработанный компанией Texas Instruments. Данный АЦП предназначен для преобразования аналоговых сигналов в цифровые данные с высокой точностью и быстродействием. ADS8691IPW имеет встроенный программируемый усилитель (PGA) и поддерживает несколько типов входных сигналов: дифференциальный, псевдодифференциальный и однополярный.

Преимущества

• Высокая точность: 18-битное разрешение обеспечивает высокую точность преобразования.
• Широкий диапазон рабочих температур: от -40°C до +125°C, что позволяет использовать устройство в различных условиях.
• Встроенный программируемый усилитель (PGA): позволяет гибко настраивать усиление входного сигнала.
• Встроенный опорный источник: обеспечивает стабильную работу без необходимости внешнего опорного источника.
• Компактный корпус: 16-TSSOP удобен для поверхностного монтажа.

Недостатки

• Требуется дополнительные знания для оптимальной настройки: для достижения максимальной производительности может потребоваться точная настройка и калибровка.
• Ограниченное количество входов: только один входной канал, что может не подойти для задач, требующих многоканального ввода.

Типовое использование

• Промышленные системы управления
• Системы сбора данных
• Проектирование медицинских приборов
• Автоматизация и управление процессами
• Аналитические приборы

Рекомендации по применению

• Использование в средах с шумом: рекомендуется применять дополнительные фильтры для минимизации влияния внешних шумов на точность измерений.
• Обеспечение стабильного питания: использование стабилизированных источников питания для минимизации ошибок преобразования.
• Монтаж на плату: рекомендуется монтаж на печатную плату (PCB) с хорошими характеристиками по тепловому отводу и защите от электромагнитных помех.

Основные технические характеристики

• Разрядность: 18 бит
• Скорость выборки: до 1 MSPS (мегасемплов в секунду)
• Количество входов: 1
• Тип входа: дифференциальный, псевдодифференциальный, однополярный
• Интерфейс передачи данных: SPI
• Конфигурация: PGA-ADC
• Количество АЦП: 1
• Тип архитектуры: SAR
• Опорное напряжение: внутреннее
• Напряжение питания (аналоговое): 4.75В ~ 5.25В
• Напряжение питания (цифровое): 1.65В ~ 3.3В
• Температурный диапазон: -40°C ~ 125°C
• Корпус/размер: 16-TSSOP (4.40 мм ширина)
• Крепление: Поверхностный монтаж

Возможные аналоги

• ADS8881 от Texas Instruments: 18-битный SAR АЦП с аналогичными характеристиками.
• AD7986 от Analog Devices: 18-битный SAR АЦП со схожими параметрами.
• LTC2387-18 от Analog Devices: высокопроизводительный 18-битный SAR АЦП.

ADS8691IPW является отличным выбором для задач, требующих точного и быстрого аналогово-цифрового преобразования в различных приложениях.
