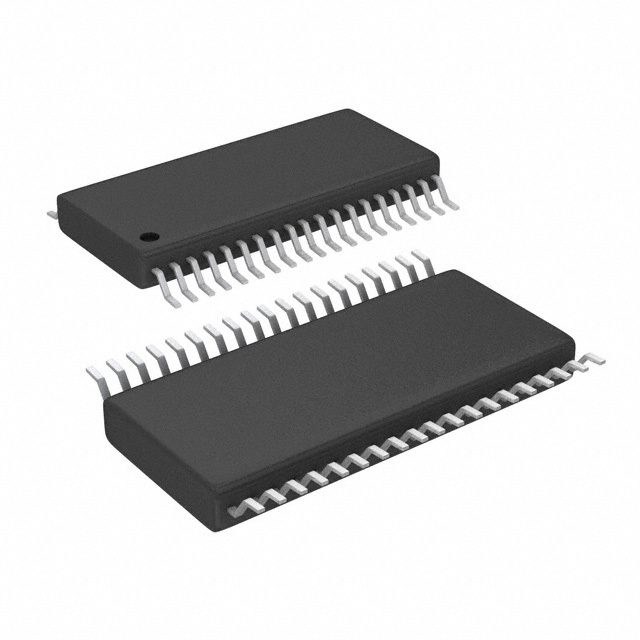

ADS8684IDBTR

ADS8684IDBTR от Texas Instruments

Общее описание: ADS8684IDBTR – это 16-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register) от компании Texas Instruments. Он обладает четырьмя входными каналами и может работать как с дифференциальными, так и с однотактными сигналами. Данный чип поддерживает скорости выборки до 500 кило-выборок в секунду (ksps) и интегрирован в компактный корпус 38-TSSOP.

Преимущества:

• Высокая точность преобразования благодаря 16-битному разрешению.
• Быстрая скорость выборки до 500 ksps.
• Работа с различными типами входных сигналов (дифференциальные и однотактные).
• Встроенный программируемый усилитель (PGA) для настройки входных сигналов.
• Широкий диапазон температурного режима от -40°C до 125°C позволяет использовать устройство в самых различных приложениях.
• Поддерживает как внутренние, так и внешние эталоны для повышения точности измерений.

Недостатки:

• Для полного раскрытия потенциала устройства требуется установка дополнительных компонентов (например, внешнего опорного напряжения).
• Относительно высокая стоимость по сравнению с 12- и 14-битными аналогами.

Типовое использование:

• Промышленные измерительные системы.
• Автоматизированные системы управления и контроля.
• Медицинские приборы.
• Системы сбора данных.
• Прецизионные датчики и сенсоры.

Рекомендации по применению:

• При проектировании схемы с использованием ADS8684IDBTR рекомендуется тщательно учитывать фильтрацию питания и сигнальных цепей для минимизации шумов.
• Следует предусмотреть возможность точной настройки и калибровки внешнего опорного напряжения, если оно используется.
• Осуществлять подключение по SPI интерфейсу в соответствии с рекомендациями производителя для обеспечения максимальной производительности и надежности.

Основные технические характеристики:

• Разрядность: 16 бит
• Скорость выборки: до 500 ksps
• Число входов: 4 (поддержка дифференциальных и однотактных сигналов)
• Интерфейс данных: SPI
• Конфигурация: PGA-MUX-S/H-ADC
• Эталон: Внешний, Внутренний
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 1.65В ~ 5.25В
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 38-TSSOP
• Монтаж: Поверхностный (SMT)

Возможные аналоги:

• ADS8681 (1-канальный ADC от Texas Instruments)
• ADS8688 (8-канальный ADC от Texas Instruments)
• AD7606 от Analog Devices (16-битный ADC с низким энергопотреблением)

Использование ADS8684IDBTR в проекте позволяет достичь высокой точности и скорости измерений при работе с аналоговыми сигналами, что делает его отличным выбором для широкого спектра приложений в различных отраслях.
