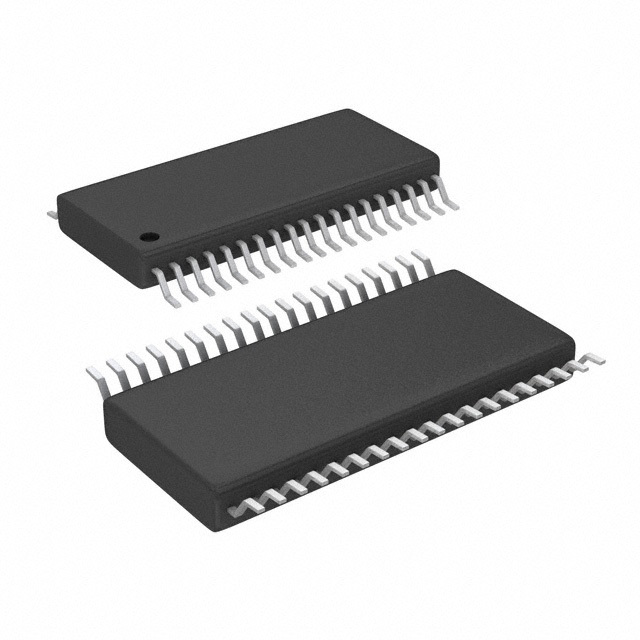

ADS8684IDBT

ADS8684IDBT от Texas Instruments

Общее описание

ADS8684IDBT — это высокопроизводительный 4-канальный 16-разрядный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближения (SAR), выпускаемый компанией Texas Instruments. Этот ADC предназначен для точного и быстрого преобразования аналоговых сигналов в цифровые значения с максимальной частотой выборки до 500 квыборок в секунду.

Преимущества

• Высокое разрешение: с 16-битной точностью ADC обеспечивает детальное считывание аналоговых сигналов.
• Многоканальность: доступно 4 дифференциальных или одноконцовых входа, что позволяет использование в мультиизмерительных системах.
• Высокоскоростной интерфейс SPI: обеспечивает быструю и надежную передачу данных.
• Встроенный программируемый усилитель (PGA): позволяет регулировать входной диапазон для усиления слабых сигналов.
• Широкий диапазон температур: способен работать в температурном диапазоне от -40°C до 125°C.

Недостатки

• Требует внешнего опорного напряжения: для обеспечения максимальной точности может потребоваться внешний источник высокого качества.
• Сложность конфигурации: наличие множества настроек и опций может усложнить начальную настройку особенно для новичков.

Типовое использование

• Промышленная автоматизация: Контроль процессов, управление оборудованием и т.д.
• Медицинские приборы: Точное измерение биосигналов.
• Измерительные приборы: Различные приложения для сбора данных, например, датчики и измерения физический величин.
• Энергетика: Мониторинг состояния распределительных электросетей и блоков питания.

Рекомендуемое применение

ADS8684IDBT идеально подходит для приложений, требующих точного и быстрого преобразования данных в условиях высоких температур и жестких требований к надежности. Рекомендуется использовать этот ADC в системах, где важна высокоточная регистрация данных многоканального анализа.

Основные технические характеристики

• Число бит: 16
• Частота выборки: до 500 квыборок/сек
• Число входов: 4 (дифференциальные или одноконцовые)
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, Внутреннее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 1,65 В - 5,25 В
• Рабочая температура: -40°C до 125°C
• Корпус: 38-TSSOP (0.173", ширина 4.40 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7699 от Analog Devices: Предлагает схожие характеристики по разрешению и числу каналов.
• MCP3918A0T-E/ST от Microchip Technology: также 16-битный многоканальный ADC, с немного другой спецификацией.

Заключение

ADS8684IDBT от Texas Instruments является мощным решением для множества приложений, требующих высокоточного аналогово-цифрового преобразования. Этот чип предлагает сочетание высокой точности, быстродействия и надежности, делая его отличным выбором для современных инженерных задач.

Источник:

Вы можете ознакомиться с техническими характеристиками и документацией [на сайте производителя](https://www.ti.com/product/ADS8684).
