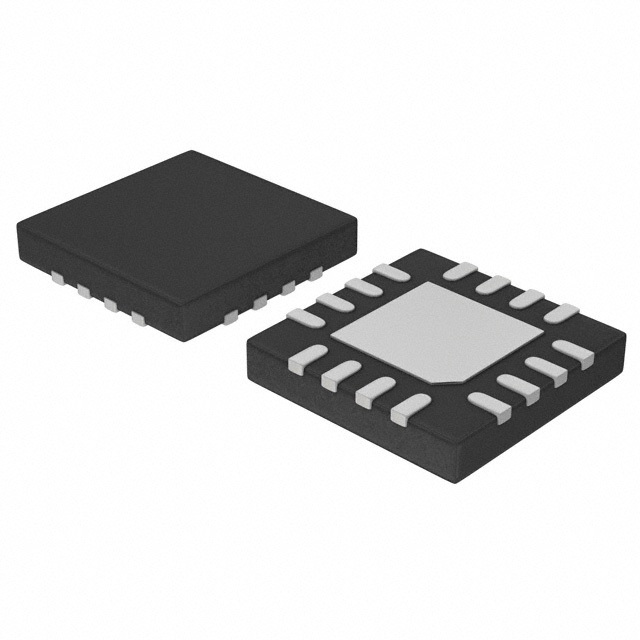

ADS8681IRUMT

ADS8681IRUMT от Texas Instruments

Общее описание

ADS8681IRUMT - это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрешением 16 бит и архитектурой SAR (последовательного приближения), разработанный компанией Texas Instruments. Этот компонент обеспечивает высокую точность и быстродействие, что делает его идеальным для широкого спектра применений, включая точные измерительные системы, автоматизацию и промышленное управление.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость выборки: Самплирование до 1 МегаВыборок в секунду (1 MSPS).
• Многофункциональность: Поддержка псевдо-дифференциального и одиночного входов.
• Гибкий интерфейс: Поддержка SPI интерфейса для легкой интеграции с различными микроконтроллерами и процессорами.
• Встроенный усилитель: Программа усиления сигнала (PGA), что позволяет регулировать уровень входного сигнала.
• Широкий температурный диапазон: От -40°C до 125°C, что подходит для промышленных и полевых условий эксплуатации.

Недостатки

• Необходимость внешнего опорного напряжения: Дополнительные компоненты могут увеличить сложность схемы.
• Требования к питанию: Необходимы разные напряжения питания для аналоговой (5V) и цифровой (1.65V ~ 5.25V) части.

Типовое использование

• Прецизионные измерительные системы
• Автоматизация и промышленное оборудование
• Медицинские приборы
• Системы сбора данных
• Контроль и управление процессами

Рекомендации по применению

• Учитывайте требования к точности и скорости выборки при выборе компонентов для вашей схемы.
• Обратите внимание на требуемые уровни питания и правильно их обеспечьте с помощью стабилизированных источников напряжения.
• Используйте подходящий интерфейс для интеграции с основным микроконтроллером или процессором.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: До 1 MSPS
• Число входов: 1
• Тип входа: Псевдодифференциальный, одиночный
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 1.65V ~ 5.25V
• Рабочий температурный диапазон: -40°C ~ 125°C
• Корпус: 16-WQFN (4x4)

Возможные аналоги

• ADS8689 от Texas Instruments: Обеспечивает более высокое разрешение (18 бит) и улучшенные параметры динамического диапазона.
• AD7949 от Analog Devices: Более высокая точность и быстродействие в 16-битном сегменте.
• MCP3561 от Microchip Technology: Адаптивные параметры, позволяющие более гибкую настройку для специализированных применений.

Применение ADS8681IRUMT позволит улучшить точность и надежность измерений в различных системах контроля и управления, обеспечивая высокое качество и производительность.
