ADS8678IDBT

Описание для ADS8678IDBT от Texas Instruments

Общее описание

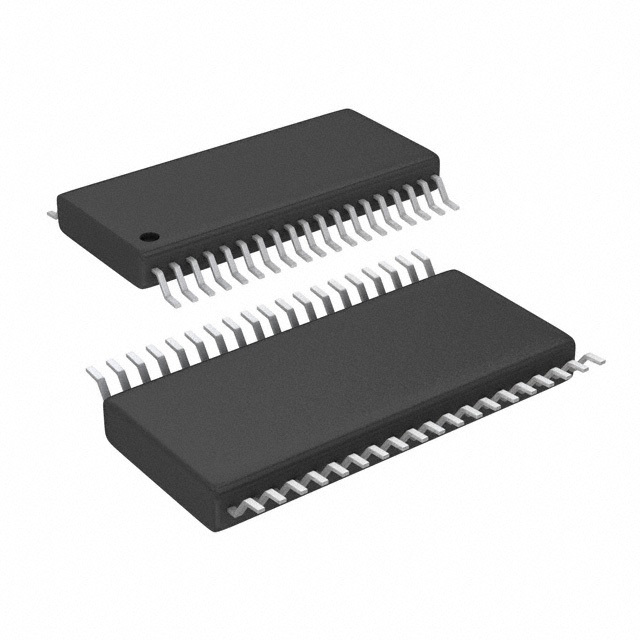

ADS8678IDBT – это высокоточный аналогово-цифровой преобразователь (АЦП) с разрешением 14 бит и встроенной структурой "Устрой-Маркировка-Смечение-Преобразователь" (PGA-MUX-S/H-ADC). Этот компонент предназначен для преобразования аналоговых сигналов с восьми входов в цифровые данные с помощью архитектуры со сравнительными вариантами (SAR). Устройство выполнено в корпусе TSSOP-38.

Преимущества

• Высокая точность: Разрешение 14 бит позволяет добиться высокой точности в цифровом представлении аналоговых сигналов.
• Широкий диапазон приложений: Поддержка нескольких входов и возможность работы как с одинарными окончиками, так и с многоканальными приложениями.
• Интегрированный PGA: Программируемый усилитель позволяет настраивать коэффициент усиления для каждого размеченного входа, что значительно увеличивает гибкость применения.
• Встроенная опорная напряжение: Использование внутреннего опорного источника устраняет необходимость в дополнительном внешнем компоненте.

Недостатки

• Ограниченный диапазон напряжений питания: Требуются отдельные линии питания для аналоговой (5В) и цифровой (1.65В-5.25В) частей.
• Требуются дополнительные компоненты: Для полноценного функционирования в некоторых приложениях может потребоваться использование дополнительных внешних компонентов, таких как блоки фильтрации и стабилизации питания.

Типовое использование

• Системы управления: Подходит для использования в системах управления, где требуется точное измерение аналоговых сигналов.
• Медицинские приборы: Благодаря высокой точности и надежности, устройство можно использовать в диагностических и мониторинговых устройствах.
• Промышленные измерительные системы: Идеален для использования в системах мониторинга и контроля различных промышленных процессов.
• Автоматизация: Подходит для различных задач в системах автоматизации, где требуется точное преобразование сигналов.

Рекомендации по применению

• Использование внешнего фильтра: Рекомендуется применять внешние фильтры для уменьшения шумов на входах.
• Плата основания: При проектировании следует обеспечивать качественное заземление и разводку питания для уменьшения возможных помех.
• Температурный контроль: Обеспечьте работу в допустимом температурном диапазоне (-40°C ~ 125°C) для надежного функционирования.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: 500k выборок в секунду
• Количество входов: 8
• Тип входа: Однополюсный
• Интерфейс данных: SPI
• Архитектура: SAR
• Внутренняя опорное напряжение: Да
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 1.65В - 5.25В
• Рабочий температурный диапазон: -40°C - 125°C
• Корпус: 38-TSSOP, поверхностного монтажа

Возможные аналоги

• ADS8688: Аналог с большим количеством разрядов и увеличенной точностью.
• ADS7953: АЦП с несколько меньшей разрядностью (12 бит), но более экономичное решение.

Заключение

ADS8678IDBT от Texas Instruments – это высокопроизводительный АЦП, который найдет свое применение в широком спектре областей от медицинских устройств до промышленных систем измерения. Благодаря высокой точности, встроенной опорной напряжении и возможности работы с несколькими входами, данный компонент является отличным выбором для требовательных приложений.
