ADS8586SIPM

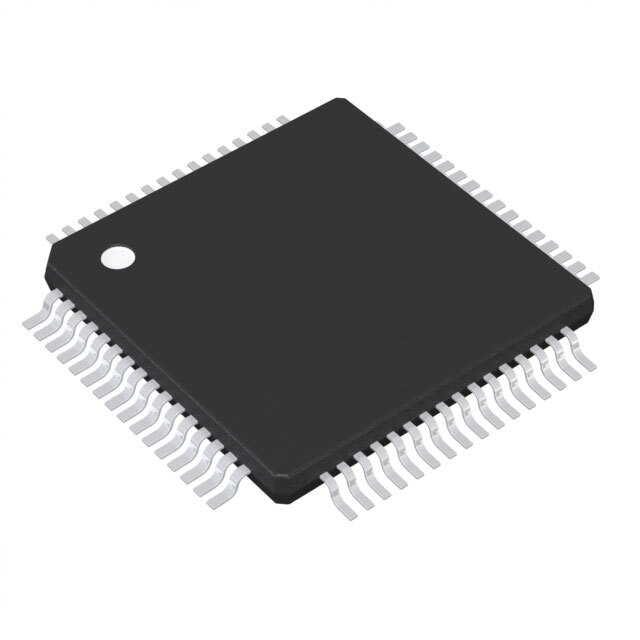

АЦП ADS8586SIPM от Texas Instruments

Общее описание: ADS8586SIPM – это высокопроизводительный 16-битный аналого-цифровой преобразователь (АЦП) с шестью каналами синхронного выборочного преобразования и последовательным приближением регистрирующего (SAR) типа. Этот компонент позволяет одновременно измерять несколько сигналов благодаря шести независимым АЦП, что делает его идеальным для применения в системах, требующих точного и быстрого многоканального измерения.

Преимущества:

• Высокое разрешение: 16 бит.
• Высокая скорость: до 250 выборок в секунду на канал.
• Одновременное выборочное преобразование по всем каналам.
• Встроенный программируемый усилитель.
• Низкое энергопотребление в рабочем и ждущем режимах.
• Расширенный температурный диапазон от -40°C до 125°C.

Недостатки:

• Относительно сложная интеграция при проектировании схемы подключения.
• Необходимость использования внешнего или встроенного опорного напряжения.
• Большая площадь для монтажа из-за корпуса LQFP-64.

Типовое использование:

• Многофункциональные промышленные системы управления.
• Системы автоматизации и робототехники.
• Медицинские приборы и диагностика.
• Контрольно-измерительные приборы.
• Высокоскоростные системы сбора данных.

Рекомендации по применению:

• Обеспечить стабильное питание для минимизации шумов и испульпий на входах АЦП.
• Правильная развязка цифровой и аналоговой зон на печатной плате.
• Оптимизация использования внутреннего усилителя для повышения точности измерений.
• Использование внешнего опорного напряжения для более высокого уровня стабильности.

Основные технические характеристики:

• Число бит: 16.
• Частота выборки: до 250 kSPS (тысяч измерений в секунду) на канал.
• Количество вводов: 6 (однонаправленные).
• Тип ввода: Одноканальный.
• Интерфейс передачи данных: Параллельный и последовательный.
• Конфигурация: PGA-ADC (программируемый усилитель + АЦП).
• Отношение сохранения/выборка: 0:1.
• Количество АЦП: 6.
• Архитектура: SAR (Последовательно-приближенная регистрация).
• Тип опорного напряжения: Внешний и внутренний.
• Питающее напряжение для аналоговой части: 4.75 В – 5.25 В.
• Питающее напряжение для цифровой части: 2.3 В – 5.25 В.
• Особенности: Синхронное выборочное преобразование.
• Диапазон рабочих температур: от -40°C до 125°C.
• Корпус/тип корпуса: LQFP-64 (10x10 мм).
• Тип монтажа: Поверхностного монтажа.

Возможные аналоги:

• ADS8588 от Texas Instruments.
• AD7616 от Analog Devices.
• MCP3913 от Microchip Technology.

Заключение: ADS8586SIPM представляет собой универсальный и надежный АЦП с широким спектром применения в промышленной, медицинской и контрольно-измерительной технике. Его интеграция позволяет добиться высокой точности и скорости преобразования, что является критически важным для современных систем обработки данных.
