ADS8558IPM

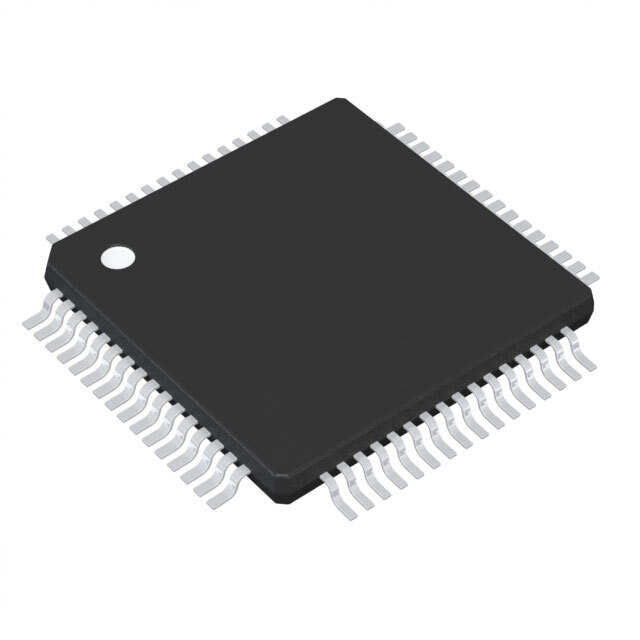

ADS8558IPM от Texas Instruments

Общее описание

ADS8558IPM – это шестиканальный 12-битный аналогово-цифровой преобразователь (ADC) производства Texas Instruments. Он использует архитектуру последовательного приближения (SAR) и поддерживает как параллельный, так и последовательный интерфейсы для передачи данных. Этот чип обеспечивает высокую производительность при одновременном семплировании всех шести каналов, что делает его идеальным для использования в многоканальных системах сбора данных.

Преимущества

• Одновременное семплирование: все шесть входных каналов могут быть одновременно преобразованы, что крайне важно для приложений, где требуется синхронность данных.
• Гибкий интерфейс: поддержка параллельного и последовательного интерфейсов позволяет использовать устройство в различных схемах.
• Высокая точность: 12-битная архитектура обеспечивает высокую разрешающую способность и точность измерений.
• Широкий диапазон температур: устройство функционирует в диапазоне температур от -40°C до +125°C, что позволяет использовать его в жестких условиях эксплуатации.
• Интегрированная справочная схема: поддержка внутренней и внешней опорных схем позволяет гибко конфигурировать устройство.

Недостатки

• Сложность схемного решения: использование устройства требует тщательного проектирования печатной платы для минимизации шумов и оптимизации работы.
• Энергопотребление: высокое энергопотребление по сравнению с менее производительными аналогами.

Типовое использование

• Промышленные системы автоматизации: многоканальные системы сбора данных.
• Медицинское оборудование: медицинские приборы для мониторинга параметров пациента.
• Тестирование и измерения: системы тестирования и измерения, требующие высокой точности и одновременного семплирования нескольких каналов.

Рекомендации по применению

• Защита входов: предусмотрите защитные схемы для входных сигналов, чтобы обезопасить ADC от высоких напряжений и электростатических разрядов.
• Фильтрация питания: используйте подходящие фильтры для питания, чтобы минимизировать шумы и помехи.
• Корректная разводка: соблюдайте правила разводки высокочастотных цепей, чтобы минимизировать наводки и интерференцию между каналами.

Основные технические характеристики

• Разрядность: 12 бит
• Частота оцифровки (производительность): 730 ксемплов в секунду (730 kSPS)
• Количество входов: 6
• Тип входа: одноэтапный (Single Ended)
• Интерфейс данных: SPI, параллельный
• Входное напряжение: 0-5В (аналоговый вход), 2.7-3.6В или 5В (цифровое питание)
• Архитектура: SAR (последовательное приближение)
• Тип опорного сигнала: внешний и внутренний
• Рабочий диапазон температур: от -40°C до +125°C
• Корпус: 64-LQFP (10x10 мм)

Возможные аналоги

• ADS8568: 16-битный многоканальный ADC с аналогичными характеристиками.
• ADC12DJ3200: высокоскоростной (12 ГСЕ/с) аналогово-цифровой преобразователь от Texas Instruments.
• AD7606: 16-битный многоканальный ADC от Analog Devices со схожей функциональностью.

Используя ADS8558IPM, вы получите надежное и высокопроизводительное решение для многоканальных систем сбора данных, что поможет вам создавать более точные и надежные приборы.
