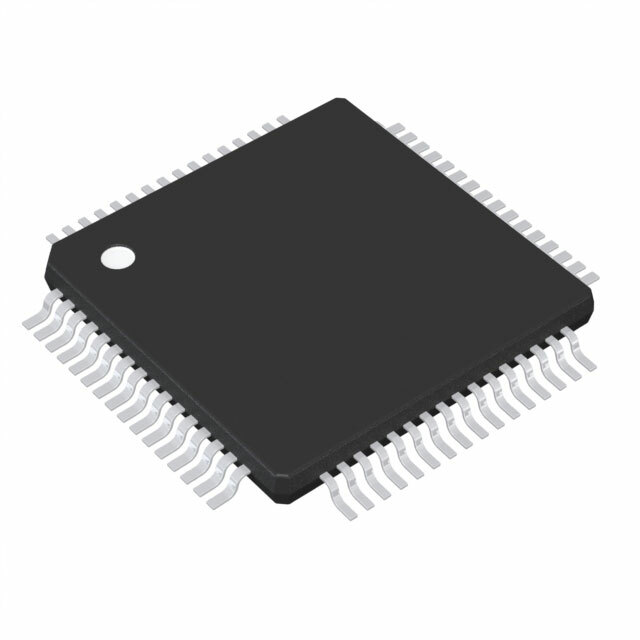

ADS8556IPMR

ADS8556IPMR от Texas Instruments

Общее описание

ADS8556IPMR – это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрешением 16 бит, разработанный компанией Texas Instruments. Данный компонент оснащён SAR-архитектурой (прибор с последовательным приближением), способной осуществлять одновременную выборку данных с шести входных каналов. Устройство предназначено для применения в системах, требующих высокой точности и быстродействия, таких как промышленные датчики и измерительные системы.

Преимущества

• Высокое разрешение: 16-битный АЦП обеспечивает высокую точность измерений.
• Многоканальность: 6 входных каналов позволяют производить одновременную выборку, что упрощает многоканальные измерительные системы.
• Высокая скорость: Скорость выборки до 630 кВГц обеспечивает быстрое обновление данных.
• Гибкость интерфейсов: Поддержка SPI и параллельного интерфейса упрощает интеграцию в различные системы.
• Широкий диапазон рабочих температур: Подходит для эксплуатации при температурах от -40°C до +125°C.

Недостатки

• Потребность во внешнем опорном напряжении для достижения максимальной точности.
• Требуется дополнительное программное обеспечение и микроконтроллеры для полной реализации всех возможностей устройства.

Типовое использование

• Промышленные измерительные приборы
• Системы управления процессами
• Медицинское оборудование
• Обработка сигналов в радиолокационных и геофизических системах

Рекомендации по применению

• Размещение: Устанавливайте компонент на поверхности печатной платы, используя корпус 64-LQFP для обеспечения надёжного соединения.
• Питание: Обеспечьте стабильные напряжения питания (5В для аналоговой части и 2.7 до 3.6В или 5В для цифровой части) для полноценной работы устройства.
• Снижение шума: Разместите фильтрующие элементы (конденсаторы, ферритовые кольца) близко к выводам питания для минимизации шумов и повышения точности преобразований.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 630 кВГц
• Количество входов: 6
• Тип входа: Однополярный
• Интерфейс данных: SPI, Параллельный
• Конфигурация: S/H-ADC
• Напряжение питания:
  • Аналоговое: 5В
  • Цифровое: 2.7В ~ 3.6В, 5В
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 64-LQFP (10x10 мм)

Возможные аналоги

• AD7699 от Analog Devices
• LTC1864 от Linear Technology
• MCP3911 от Microchip

При проектировании систем с использованием ADS8556IPMR от Texas Instruments, обеспечьте качественную разводку печатной платы для минимизации паразитных индуктивностей и ёмкостей. Следите за качеством питания и экранированием высокочастотных сигналов.
