ADS8517IPW

ADS8517IPW от Texas Instruments

Общее описание

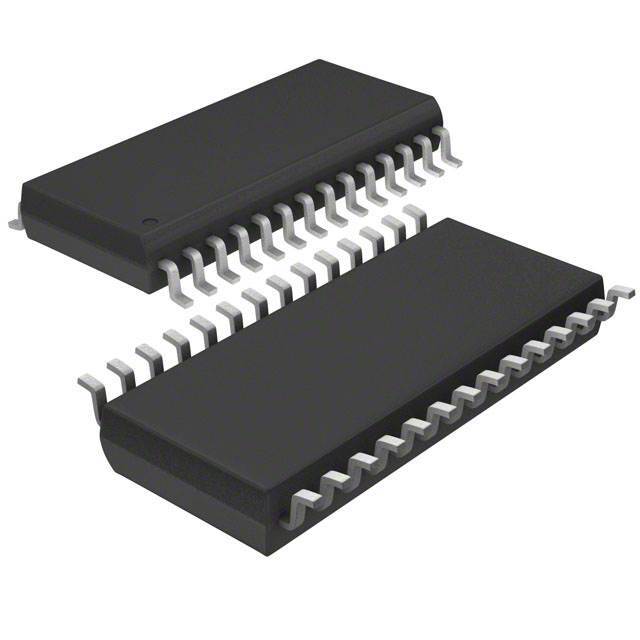

ADS8517IPW является 16-битным аналогово-цифровым преобразователем (АЦП) с архитектурой последовательного приближения (SAR) от компании Texas Instruments. Устройство представляет собой монолитный АЦП с одиночным входным каналом, который подходит для преобразования аналоговых сигналов в цифровые данные высокого разрешения. Выпускается в корпусе TSSOP-28 и предназначено для монтажа на поверхность.

Преимущества

• Высокая точность: разрешение в 16 бит позволяет точно оцифровать аналоговые сигналы.
• Высокая скорость преобразования: скорость выборки до 200 тыс. выборок в секунду (200 кГц) обеспечивает быстродействие.
• Удобный интерфейс: наличие SPI и параллельного интерфейсов упрощает интеграцию в системы на основе микроконтроллеров и цифровых процессоров сигналов (DSP).
• Широкий диапазон питающих напряжений: возможность работы при напряжениях от 1,65 В до 5,5 В для цифрового питания и 5 В для аналогового питания предоставляет гибкость в проектировании системы.
• Температурный диапазон: устройство остается стабильным в условиях промышленной эксплуатации с температурным диапазоном от -40°C до +85°C.

Недостатки

• Устаревший статус: устройство снято с производства, что может затруднить его использование в новых разработках.
• Необходимость внешних компонентов: внешний источник опорного напряжения может потребоваться для полной реализации потенциала устройства.

Типовое использование

• Системы управления и автоматизации
• Медицинское оборудование
• Прецизионные измерительные системы
• Промышленные контроллеры
• Системы сбора данных
• Аудиоаппаратура профессионального уровня

Рекомендации по применению

1. Питание и заземление: обеспечьте стабильное питание с использованием подходящих фильтрующих конденсаторов.
2. Интерфейс: выберите интерфейс (SPI или параллельный) в зависимости от требований вашей системы.
3. Опорное напряжение: используйте высокостабильный внешний источник для опорного напряжения для улучшения точности.
4. Компоновка печатной платы (PCB): следите за минимизацией шумов и помех, оптимально размещая заземление и питательные дорожки.

Основные технические характеристики

• Разрешение: 16 бит
• Скорость выборки: до 200 кГц
• Число входов: 1
• Тип входа: однополярный
• Интерфейсы данных: SPI, параллельный
• Архитектура: SAR
• Опорное напряжение: внешнее/встроенное
• Питающее напряжение:
  • Аналоговое: 5В
  • Цифровое: 1,65В ~ 5,5В
• Рабочая температура: от -40°C до +85°C
• Корпус: 28-TSSOP

Возможные аналоги

• ADS7806U от Texas Instruments: 12-битный SAR АЦП
• ADS8505IPWR от Texas Instruments: 16-битный SAR АЦП с низким потреблением
• AD7680 от Analog Devices: 16-битный SAR АЦП с аналогичным разрешением и интерфейсами

Заключение

ADS8517IPW от Texas Instruments является мощным средством для точного и быстрого преобразования аналоговых сигналов в цифровую форму, что делает его идеальным выбором для различных измерительных и управляющих систем. Однако, учитывая его устаревший статус, рекомендуется обратить внимание на доступные аналоги для новых разработок.
