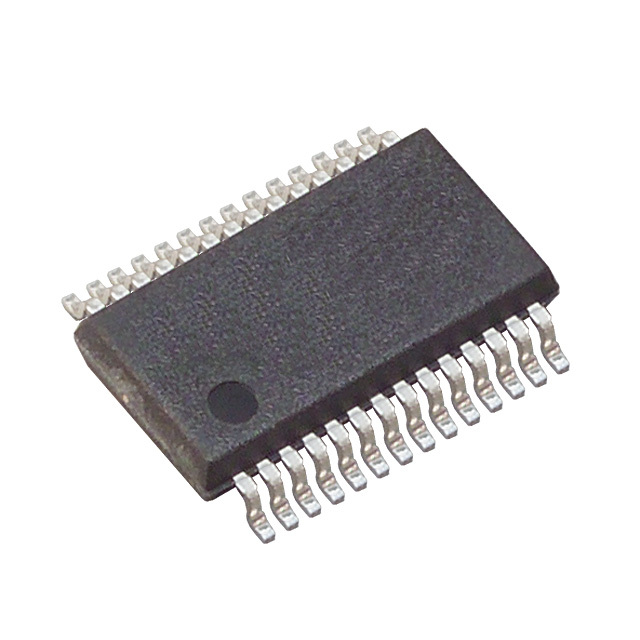

ADS8515IBDB

ADS8515IBDB от Texas Instruments

Общее описание

ADS8515IBDB от Texas Instruments — это 16-битный аналогово-цифровой преобразователь (АЦП) с последовательной архитектурой приблизительных измерений (SAR). Он обеспечивает высокую точность и скорость преобразования данных, что делает его идеальным выбором для различных приложений, требующих точной цифровой обработки аналоговых сигналов.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает точные измерения.
• Высокая скорость: Скорость преобразования до 250 тыс. выборок в секунду (250 kSPS).
• Широкий диапазон напряжений питания: Поддержка аналогового напряжения питания 5 В и цифрового напряжения питания от 1,65 В до 5,25 В.
• Универсальность: Поддержка внешнего и внутреннего эталонного напряжения.

Недостатки

• Ограниченная температура эксплуатации: Рабочий диапазон температур от -40°C до 85°C может быть недостаточен для экстремальных условий эксплуатации.
• Требует внешних компонентов: Для оптимальной работы могут потребоваться дополнительные внешние компоненты, такие как конденсаторы и резисторы.

Типовое использование

• Измерительные приборы: Высокоточные измерения напряжения и тока.
• Промышленные системы управления: Автоматизация и контроль производственных процессов.
• Медицинское оборудование: Высокоточные мониторы и диагностические устройства.
• Телекоммуникации: Обработка и анализ аналоговых сигналов.

Рекомендации по применению

• Обеспечьте стабильное и чистое питание для минимизации шумов и повышения точности измерений.
• Используйте подходящие фильтры для устранения высокочастотных помех.
• При необходимости, применяйте соответствующие внешние компоненты для улучшения точности и стабильности работы.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборок: 250 кС/с
• Количество входов: 1 (однотактный)
• Тип входа: Однотактный
• Интерфейс данных: Параллельный
• Конфигурация: Схема удержания/АЦП
• Архитектура: SAR
• Тип эталонного напряжения: Внешнее или внутреннее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: от 1,65 В до 5,25 В
• Рабочая температура: от -40°C до 85°C
• Корпус/Пакет: 28-выводной SSOP (0,209", 5,30 мм в ширину)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADS8343: Также 16-битный SAR АЦП от Texas Instruments, но с несколькими входами.
• AD7685 от Analog Devices: Подобный 16-битный SAR АЦП с PSP интерфейсом.
• MAX11613 от Maxim Integrated: Еще один аналогичный 16-битный АЦП с низким энергопотреблением.

Заключение

ADS8515IBDB от Texas Instruments является отличным выбором для задач, требующих высокой точности и скорости аналогово-цифрового преобразования. Благодаря своим характеристикам и универсальности, этот компонент найдет широкое применение в различных областях промышленности и электроники.
