ADS8472IBRGZT от Texas Instruments

Общее описание

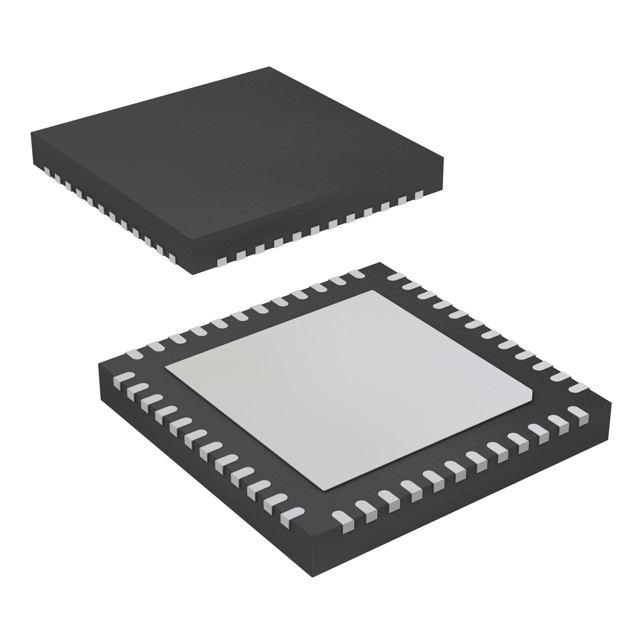

ADS8472IBRGZT – это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR от компании Texas Instruments. Этот компонент предназначен для высокоскоростного и высокоточного преобразования аналоговых сигналов в цифровые, обеспечивая скорость выборки до 1M выборок в секунду. Компонент выполнен в корпусе VQFN-48 (7x7 мм), что делает его удобным для поверхностного монтажа.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает детальную цифровую репрезентацию аналоговых сигналов.
• Высокая скорость: Поддержка скорости выборки до 1MSPS (миллион выборок в секунду).
• Разностный вход: Уменьшение помех и улучшение качества сигнала.
• Универсальное питание: Аналоговое питание от 5V и цифровое от 2.7V до 5.25V.

Недостатки

• Не подходит для новых проектов: Компонент имеет статус "Не подходит для новых проектов", что предполагает его постепенное выведение с рынка.
• Необходимость внешнего опорного напряжения: Требуется использование внешнего источника опорного напряжения для достижения максимальной точности.

Типовое использование

• Медицинское оборудование: Для точного измерения биомедицинских сигналов.
• Промышленная автоматизация: Для мониторинга и управления производственным процессом.
• Измерительные приборы: Для оценки и анализа высокоточных данных.

Рекомендации по применению

• Использование внешнего опорного напряжения: Для достижения заявленной точности рекомендуется использовать высококачественное внешнее опорное напряжение.
• Оптимизация разводки: Обеспечьте минимизацию шумов и влияние внешних электромагнитных полей при проектировании печатной платы.
• Управление питанием: Разделите цифровое и аналоговое питание, чтобы избежать индукции шумов.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: До 1MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: Параллельный
• Архитектура: SAR (Successive Approximation Register)
• Входное напряжение питания (аналоговое): 5V
• Входное напряжение питания (цифровое): 2.7V ~ 5.25V
• Типы опорного напряжения: Внешнее, внутреннее
• Корпус: 48-VQFN (7x7 мм)
• Диапазон рабочих температур: -40°C ~ 85°C

Возможные аналоги

• ADS8471 – схожие характеристики, но с более высокой скоростью выборки.
• ADS8422 – аналог с меньшим разрешением (14 бит), но подходящий для более широкого диапазона приложений.
• AD7685 от Analog Devices – аналогичный 16-битный SAR АЦП с похожими параметрами, но от другого производителя.

Надеемся, что это описание поможет вам лучше понять возможности и применение ADS8472IBRGZT в ваших проектах.
