ADS8405IPFBT

ADS8405IPFBT от Texas Instruments

Общее описание

ADS8405IPFBT - это высокопроизводительный 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (последовательного приближения), разработанный компанией Texas Instruments. Этот АЦП предоставляет одно 1-канальное входное псевдодифференциальное соединение и поддерживает максимальную скорость дискретизации до 1.25MSPS.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность и минимальный уровень ошибок.
• Высокая скорость дискретизации: Поддержка до 1.25MSPS, что позволяет использовать его в приложениях, требующих быстрой обработки данных.
• Универсальность питания: Отдельные источники питания для аналоговой и цифровой частей (5В для аналоговой и 2.7-5.25В для цифровой), что обеспечивает гибкость в использовании.

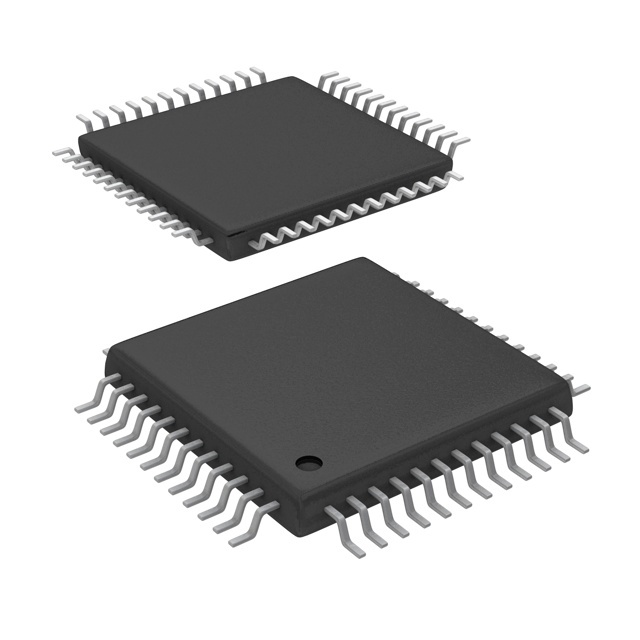

• Компактность: 48-контактный корпус TQFP (7x7 мм) упрощает интеграцию в схемы с ограниченным пространством.

Недостатки

• Необходимость внешней опорной схемы: ADS8405 требует использования внешней опорной схемы, что может усложнить конструкцию.
• Требовательность к источнику питания: Для минимизации шумов и получения максимальной производительности необходимы стабилизированные источники питания.

Типовое использование

• Медицинские приборы: Устройства для мониторинга пациентов и диагностические приборы.
• Автоматизация промышленного оборудования: Контроль и измерение физических параметров в реальном времени.
• Анализ сигналов: Обработка и анализ аналоговых сигналов в системах связи.
• Измерительные приборы: Высокоточные мультиметры, осциллографы, спекрванализаторы.

Рекомендации по применению

1. Установите стабилизированные источники питания для аналоговой и цифровой частей, чтобы минимизировать шум и улучшить точность.
2. Используйте подходящие фильтры для выделения полезного сигнала и подавления помех.
3. Продумайте развязку сигналов земли (GND) для аналоговой и цифровой схем, чтобы избежать шумов и наводок.
4. Применяйте внешний опорный источник напряжения высокого качества для достижения лучшей производительности и стабилизации сигнала.

Основные технические характеристики

• Разрешение: 16 бит
• Скорость дискретизации: до 1.25 MSPS
• Количество входов: 1 (псевдодифференциальный)
• Интерфейс передачи данных: Параллельный
• Конфигурация: S/H-ADC (выборка и удержание)
• Питание (аналоговое): 5В
• Питание (цифровое): 2.7В - 5.25В
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 48-TQFP (7x7 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7656A: от Analog Devices - аналогичный 16-битный SAR-АЦП с похожей функциональностью.
• ADS8505: от Texas Instruments - другой вариант 16-битного АЦП с некоторыми отличиями в характеристиках и интерфейсе.

Заключение

ADS8405IPFBT от Texas Instruments - это высокоточный и быстродействующий АЦП, отлично подходящий для различных применений, требующих высококачественной аналогово-цифровой конверсии. Соблюдение рекомендаций и правильное питание помогут максимально использовать его потенциал.
