ADS8382IRHPT

ADS8382IRHPT от Texas Instruments

Общее описание

ADS8382IRHPT представляет собой 18-битный последовательный аналогово-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register) от Texas Instruments. Он обеспечивает высокое разрешение и скорость преобразования до 600к выборок в секунду (SPS), что делает его идеальным выбором для приложений, требующих высокоточного измерения аналоговых сигналов.

Преимущества

• Высокое разрешение 18 бит обеспечивает точные и детализированные измерения.
• Скорость преобразования до 600 kSPS позволяет использовать его в быстрых измерительных системах.
• Дифференциальный вход для уменьшения уровня шумов и помех.
• Поддержка SPI интерфейса для удобной интеграции в системы и легкости управления.
• Возможность использования как внешней, так и внутренней опорных напряжений для гибкости в проектировании.

Недостатки

• Повышенные требования к электропитанию: необходимы независимые аналого-цифровые и цифровые источники питания для оптимальной работы.
• Высокие требования к заземлению и экранированию, что усложняет проектирование печатных плат.

Типовое использование

• Медицинские приборы: высокоточные измерительные приборы, такие как электрокардиографы.
• Промышленная автоматизация: системы управления и мониторинга.
• Инструментальные приборы и анализаторы: спектроанализаторы, мультиметры и так далее.
• Контрольные и тестовые системы: системы сбора данных и проверки качества.

Основные технические характеристики

• Разрешение: 18 бит
• Частота дискретизации: до 600 кС/с (kSPS)
• Входной тип: дифференциальный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC (Sample and Hold - Analog to Digital Converter)
• Отношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Опорное напряжение: внешнее или внутреннее
• Аналоговое напряжение питания: 5В
• Цифровое напряжение питания: 2.7В - 5.25В
• Рабочая температура: -40°C до 85°C

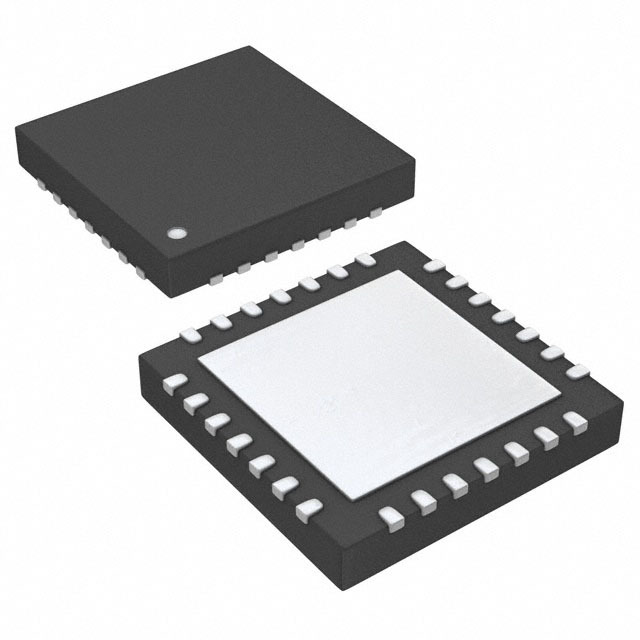

• Корпус: 28-контактный VQFN (6x6 мм)

Варианты использования и аналогичные изделия

Рекомендации по применению: При проектировании печатных плат следует уделять особое внимание заземлению и экранированию для минимизации шумов и помех. При использовании внешнего опорного напряжения рекомендуется использовать стабилизированный источник с низким уровнем шумов.

Возможные аналоги

• ADS8881 от Texas Instruments: 18-битный SAR ADC с аналогичными характеристиками, но в другом корпусе.
• AD7982 от Analog Devices: 18-битный SAR ADC с аналогичной и несколько улучшенной производительностью.

Заключение

ADS8382IRHPT от Texas Instruments является высокоточным и быстрым аналогово-цифровым преобразователем, подходящим для широкого круга приложений, требующих точных измерений. Он обеспечивает высокое разрешение и быстродействие, что делает его идеальным выбором для сложных задач в области электроники и автоматизации.
