ADS8382IBRHPR от Texas Instruments

Общее описание

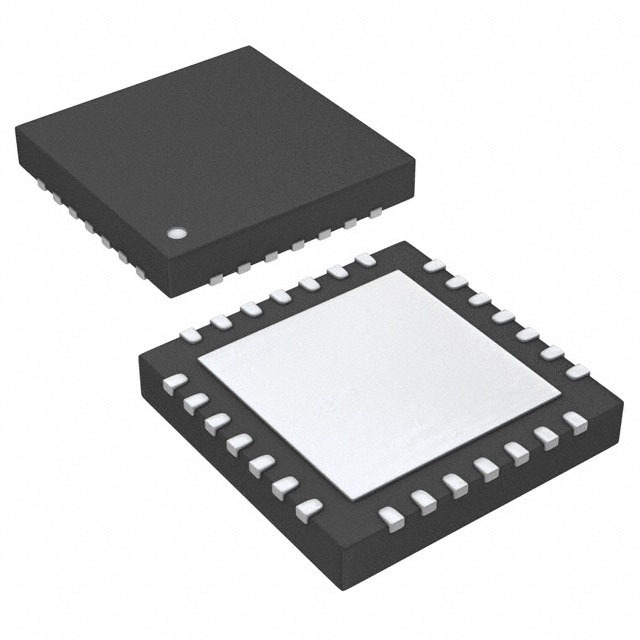

ADS8382IBRHPR — это 18-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от компании Texas Instruments. Данный АЦП обладает высокой точностью и скоростью, и предназначен для применения там, где требуются точные измерения аналоговых сигналов. Устройство поставляется в компактном корпусе VQFN-28 (6x6 мм).

Преимущества

• Высокая точность: 18-битная разрядность обеспечивает высокое разрешение и точность измерений.
• Высокая скорость: Скорость выборки до 600 кГц позволяет использовать АЦП в быстродействующих приложениях.
• Компактный корпус: VQFN-28 обеспечивает небольшой размер платы и удобный монтаж.
• Дифференциальный вход: Обеспечивает высокий уровень помехозащищенности.
• Широкий диапазон рабочих температур: от -40°C до 85°C делает устройство пригодным для использования в различных условиях.

Недостатки

• Необходимость внешнего опорного напряжения: Требует использование внешнего источника опорного напряжения для обеспечения максимальной точности.
• Высокие требования к разводке платы: Высокая точность требует тщательного проектирования печатной платы для минимизации шумов и помех.

Типовое использование

• Прецизионные измерительные системы
• Индустриальные и медицинские приборы
• Тестирование и контроль качества
• Высокоскоростные системы сбора данных

Рекомендации по применению

• Тщательная разводка платы: Учитывайте требования к минимизации шумов и помех при проектировании печатной платы.
• Использование фильтров: Для улучшения качества сигнала рекомендуется использовать аналоговые фильтры на входе АЦП.
• Питание: Обеспечьте стабильное и чистое питание устройства, избегайте использования импульсных источников питания вблизи АЦП.
• Температурные условия: Учитывайте рабочий температурный диапазон при установке устройства в различные среды.

Основные технические характеристики

• Разрядность: 18 бит
• Скорость выборки: до 600 кГц
• Количество входов: 1 (дифференциальный)
• Интерфейс передачи данных: SPI
• Архитектура: SAR
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): от 2.7 В до 5.25 В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 28-VQFN (6x6 мм)
• Типовая упаковка: Surface Mount

Возможные аналоги

• ADS8381: Аналогичная 18-битная модель с другими характеристиками скорости и интерфейса.
• ADS8383: Версия с улучшенными характеристиками скорости выборки и разрешением.

Заключение

ADS8382IBRHPR от Texas Instruments — это высокоточный и высокоскоростной АЦП, подходящий для применения в критически важных системах измерения. Следуя приведенным рекомендациям, вы сможете максимально эффективно использовать возможности этого устройства в своих проектах.
