ADS8380IRHPR

ADS8380IRHPR от Texas Instruments

Общее описание

ADS8380IRHPR — это высокопроизводительный 18-разрядный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (аналоговый цифровой поддиапазон), выпускаемый компанией Texas Instruments. Данный АЦП предназначен для широкого спектра применений, требующих высокой точности и быстрого преобразования.

Преимущества

• Высокое разрешение: 18 разрядов обеспечивают исключительную точность при измерении аналоговых сигналов.
• Быстрая скорость выборки: Скорость до 600 тыс. выборок в секунду позволяет использовать этот АЦП в приложениях с высокими требованиями к скорости данных.
• Широкий диапазон аналогового питания: Поддержка питания от 2,7 В до 5,25 В обеспечивает гибкость в работе с различными источниками питания.
• SPI интерфейс: Удобный для интеграции в различные системы, поддерживающие этот интерфейс.
• Широкий температурный диапазон: Поддержка температурного диапазона от -40°C до +85°C делает этот компонент подходящим для работы в различных условиях.

Недостатки

• Устаревший статус: Данный компонент считается устаревшим и может не быть доступен для новых проектов.
• Необходимость внешней опорной настройки: Для достижения оптимальной работы могут потребоваться дополнительные внешние компоненты.

Типовое использование

• Промышленная автоматизация и управление.
• Медицинские приборы.
• Системы сбора данных.
• Тестирование и измерение оборудования.
• Аудио устройства с высоким качеством звука.

Рекомендации по применению

• Используйте внешний опорный источник для более стабильной и точной работы.
• Обеспечьте адекватное охлаждение, чтобы поддерживать стабильно низкую рабочую температуру.
• Продумайте выбор источников питания для обеспечения стабильного напряжения для аналоговой и цифровой цепей.

Основные технические характеристики

• Количество разрядов: 18
• Скорость выборки: до 600 тыс. выборок в секунду
• Количество входов: 1
• Тип входа: Псевдо-дифференциальный, однохимпульсный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Отношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое питание: 5В
• Цифровое питание: 2.7В ~ 5.25В
• Температурный диапазон: от -40°C до +85°C

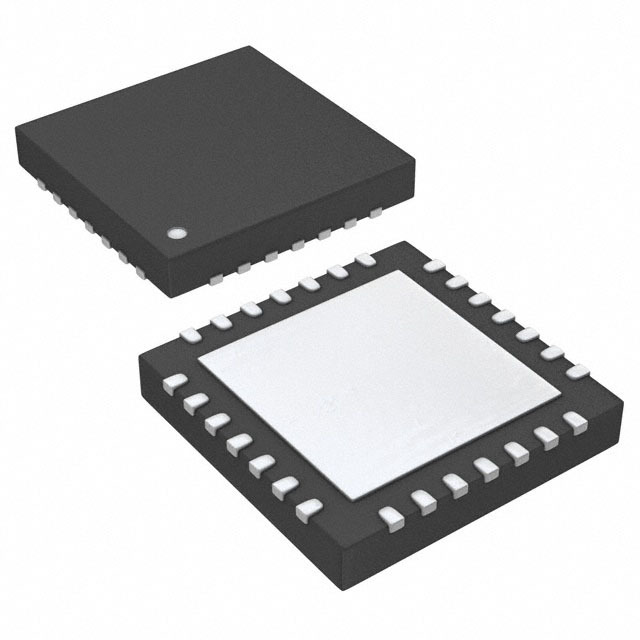

• Корпус: 28-контактный VQFN (6x6 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS8363IBPAGR: 16-разрядный, аналогичный по многим спецификациям, от Texas Instruments.
• AD7980BRMZ: 16-разрядный SAR АЦП от Analog Devices, который может быть рассмотрен как замена.
• LTC2380-16: 16-разрядный, 1Msps SAR AЦП от Analog Devices, который имеет схожие характеристики.

Этот АЦП является мощным и надежным решением для самых различных приложений, требующих высококонечных характеристик и точности.
