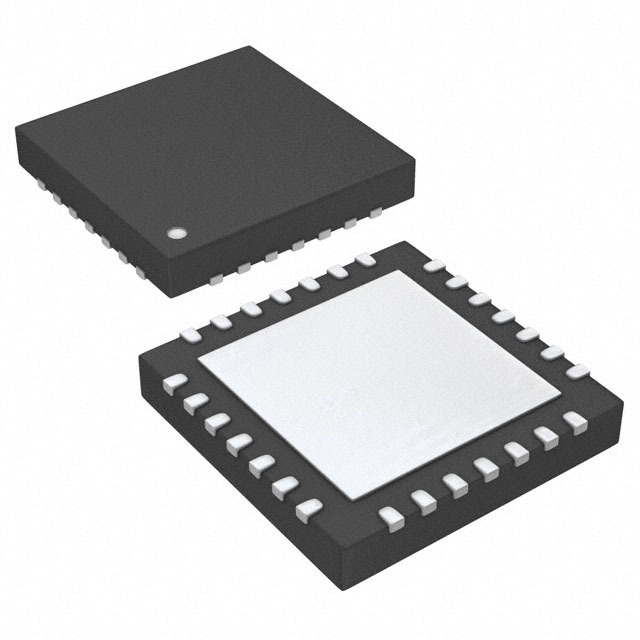

ADS8380IBRHPR

ADS8380IBRHPR от Texas Instruments

Общее описание

ADS8380IBRHPR — это 18-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), разработанный компанией Texas Instruments. Этот компонент обеспечивает высокоточное преобразование аналоговых сигналов в цифровую форму с частотой выборки до 600 кГц. АЦП оснащен интерфейсом SPI и поддерживает как псевдодифференциальные, так и однонаправленные входы.

Преимущества

• Высокая точность: 18-битное разрешение позволяет устранять мелкие погрешности при измерениях.
• Высокая скорость: Частота выборки до 600 кГц делает этот АЦП подходящим для приложений с высокими требованиями к скорости.
• Широкий диапазон питания: Поддержка аналогового питания 5 В и цифрового питания в диапазоне 2.7 В – 5.25 В обеспечивает гибкость при использовании в различных системах.
• Интерфейс SPI: Упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Останов производства: Устройство имеет статус "Obsolete", что может осложнить его приобретение и поддержку.
• Требуемая точность опорного напряжения: Требует внешнего или внутреннего точного опорного напряжения для корректной работы.

Типовое использование

• Измерительные системы: Подходит для высокоточных измерительных приборов и датчиков.
• Медицинское оборудование: Используется в устройствах, требующих высокой точности и быстродействия.
• Системы управления: Применяется в промышленной автоматизации и системах управления двигателями.

Рекомендации по применению

• Используйте стабилизированное питание: Для обеспечения стабильной работы компонента используйте стабилизированные источники питания.
• Тщательно проектируйте PCB: Минимизируйте шумы и наводки при разводке схемы на печатной плате.
• Проверяйте статус компонента: Учитывайте, что устройство имеет статус "Obsolete" и подбирайте современные аналоги для новых разработок.

Основные технические характеристики

• Разрядность: 18 бит
• Частота выборки: до 600 кГц
• Количество входов: 1 (псевдодифференциальный или однонаправленный)
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC (сэмпл-холд-аналог-цифровой преобразователь)
• Архитектура: SAR
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания (аналог): 5 В
• Напряжение питания (цифровой): 2.7 В – 5.25 В
• Рабочая температура: от -40°C до 85°C
• Корпус: 28-VQFN (6x6 мм), с отсечённым выступом

Возможные аналоги

• ADS8881: Другой 18-битный SAR АЦП от Texas Instruments с лучшими характеристиками и поддержкой.
• AD7960: 18-битный SAR АЦП от Analog Devices с более высокой частотой выборки.

Используйте данный компонент для повышения точности и быстродействия ваших систем, учитывая его статус и применяя рекомендации по проектированию.
