ADS8361IDBQ

Texas Instruments ADS8361IDBQ

Общее описание

ADS8361IDBQ - это 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (последовательный поразрядный регистр) от компании Texas Instruments. Устройство способно обрабатывать до 500 тысяч выборок в секунду (kSPS) и имеет четыре аналоговых входа. Внутри микросхемы находится мультиплексор, позволяющий выбирать из нескольких аналоговых сигналов, и два независимых АЦП, работающих по принципу одновременной выборки. Использование внешнего или внутреннего опорного напряжения делает устройство гибким в различных приложениях.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность при оцифровке аналоговых сигналов.
• Высокая скорость: Способность проводить до 500 kSPS делает устройство подходящим для задач, требующих высокой скорости обработки данных.
• Одновременное считывание: Два АЦП с одновременной выборкой улучшают временные характеристики обработки сигналов.
• Гибкость: Поддержка внешнего и внутреннего опорного напряжения расширяет возможности применения устройства.

Недостатки

• Питание: Требование разных напряжений питания для аналоговой и цифровой части (5 В для аналоговой и 2.7-3.6 В или 5 В для цифровой) может потребовать дополнительной схемы стабилизации.
• Повышенное потребление энергии: Из-за высокой производительности схема может требовать значительного потребления энергии.

Типовое использование

• Измерительные системы и приборы
• Медицинские приборы
• Системы автоматизации и контроля
• Высокоскоростные цифровые осциллографы
• Системы захвата и регистрации данных

Рекомендации по применению

• Первая настройка: Используйте внутреннее опорное напряжение для упрощения первой настройки и проверки устройства.
• Фильтрация питания: Рекомендуется использование конденсаторов фильтрации и стабилизаторов напряжения для минимизации помех на линиях питания.
• SPI-интерфейс: Для обмена данными используйте интерфейс SPI, что позволяет легко интегрировать АЦП в микроконтроллерные системы и другие цифровые устройства.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: 500 kSPS
• Количество входов: 4
• Тип входа: Дифференциальный
• Интерфейс данных: SPI
• Архитектура: SAR
• Сравнение S/H:АЦП: 1:1
• Количество АЦП: 2
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания:
  • Аналоговое: 5 В
  • Цифровое: 2.7-3.6 В или 5 В
• Температурный диапазон: -40°C ~ 125°C

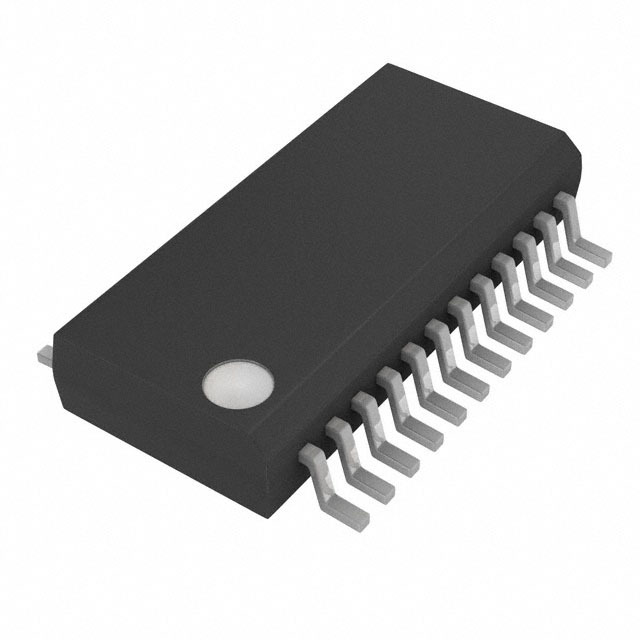

• Корпус: 24-SSOP (0.154", 3.90 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADS8364: Тоже от Texas Instruments, с немного другими характеристиками по количеству входов.
• AD7606 от Analog Devices: 16-битный АЦП с многоканальными входами и аналогичными характеристиками по точности и скорости.

С учетом своих характеристик, ADS8361IDBQ от Texas Instruments является отличным решением для различных высокоскоростных задач оцифровки аналоговых сигналов.
