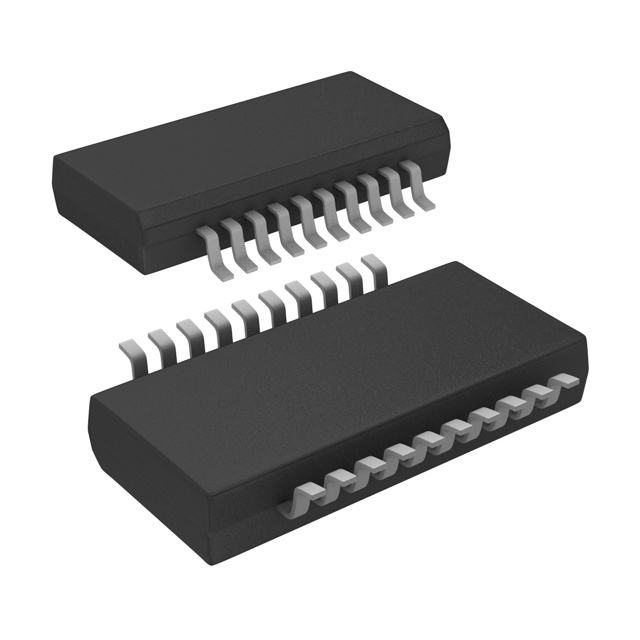

ADS8345E

ADS8345E от Texas Instruments

Общее описание:

ADS8345E - это 16-битный многоканальный аналогово-цифровой преобразователь (АЦП) с последовательной архитектурой приближения (SAR), разработанный компанией Texas Instruments. Этот высококачественный компонент предназначен для преобразования аналоговых сигналов в цифровые, что делает его идеально подходящим для различных промышленных и коммерческих приложений.

Преимущества:

• Высокое разрешение: 16-битная точность обеспечивает точные измерения и высококачественные преобразования аналоговых сигналов.
• Многоканальность: Поддержка 4 или 8 входов позволяет использовать АЦП в многофункциональных схемах.
• Низкое энергопотребление: Подходит для энергоэффективных приложений и систем с ограниченным питанием.
• Гибкость интерфейса: Совместимость с SPI для легкой интеграции с различными микроконтроллерами и процессорами.

Недостатки:

• Требуется внешний опорный источник: Для правильной работы необходим внешний источник опорного напряжения.
• Входное напряжение ограничено: Диапазон входного напряжения довольно ограничен и требует точной настройки для конкретного применения.

Типовое использование:

• Промышленные системы управления
• Медицинские приборы
• Измерительные приборы
• Системы сбора данных
• Автоматизация и робототехника

Рекомендации по применению:

• Эффективное заземление: Обеспечьте хорошее заземление для минимизации помех и шума.
• Опорное напряжение: Используйте высокостабильные опорные источники для достижения максимальной точности.
• Фильтрация входных сигналов: Применяйте фильтры для удаления высокочастотных шумов, которые могут исказить результаты преобразования.
• Температурный контроль: Учитывайте рабочую температуру устройства и старайтесь избегать экстремальных условий эксплуатации.

Основные технические характеристики:

• Разрешение: 16 бит
• Частота дискретизации (пер секунд): до 100 кГц
• Количество входов: 4 или 8
• Тип входов: дифференциальный или одиночный
• Интерфейс данных: SPI
• Рабочее напряжение, аналоговое: 2.7V ~ 3.6V, 5V
• Рабочее напряжение, цифровое: 2.7V ~ 3.6V, 5V
• Тип корпуса: 20-SSOP (3.90 мм ширина)
• Диапазон рабочих температур: от -40°C до 85°C

Возможные аналоги:

• ADS8326: Тоже 16-битный АЦП от Texas Instruments, с аналогичными характеристиками, но с другим корпусом и разными спецификациями.
• ADS1282: Высокопрецизионный 32-битный АЦП от Texas Instruments для применений, требующих еще большей точности.

Этот компонент является надежным и высокоэффективным решением для преобразования аналоговых сигналов в цифровые, обеспечивая высокую точность и гибкость в различных приложениях.
