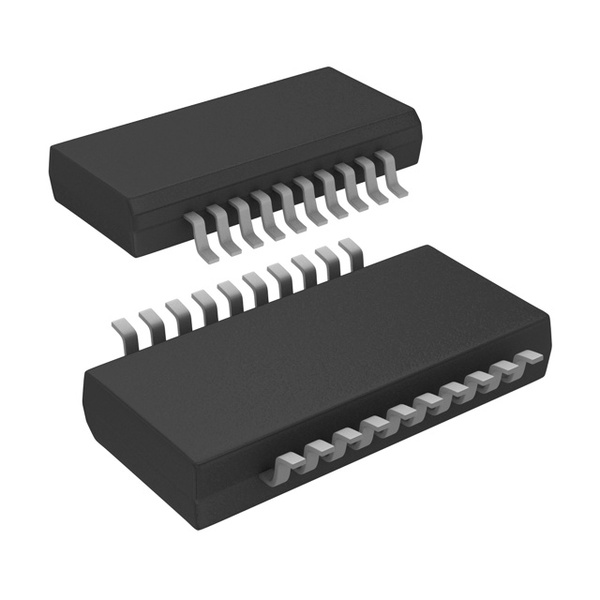

ADS8344EB/2K5

ADS8344EB/2K5 от Texas Instruments

Общее описание:

ADS8344EB/2K5 - это 16-разрядный АЦП с последовательным приближением (SAR) от компании Texas Instruments. Устройство обеспечивается высокой точностью преобразования аналогового сигнала в цифровой с частотой дискретизации до 100 кГц. Имеет возможность подключения до 8 входных каналов с конфигурацией дифференциального или одноконечного входа. Снабжен интерфейсом SPI, для простоты интеграции с микроконтроллерами и DSP.

Преимущества:

• Высокая точность: 16-битный SAR АЦП.
• Гибкость в конфигурации входов: Поддержка до 8 одноконечных или 4 дифференциальных входов.
• Широкий диапазон входного напряжения: Возможность работы с аналоговым и цифровым питаниями от 2.7В до 5В.
• Простой интерфейс: Интерфейс SPI для простой интеграции.
• Компактность и надежность: Корпус SSOP-20 для поверхностного монтажа.

Недостатки:

• Относительно невысокая частота дискретизации (до 100 кГц), что может ограничить применение в задачах с высокими требованиями к скорости преобразования.

Типовое использование:

• Промышленные системы управления.
• Измерительные приборы и модули.
• Медицинское оборудование.
• Автоматизированные системы тестирования.

Рекомендации по применению:

• Обеспечьте хорошую фильтрацию питания для минимизации шумов.
• Использование внешнего опорного напряжения для повышения точности.
• Разведка печатной платы должна учитывать минимизацию шумов и паразитных индуктивностей/емкостей.

Основные технические характеристики:

• Разрядность: 16 бит.
• Максимальная частота дискретизации: 100 кГц.
• Количество входов: до 8 одноканальных или 4 дифференциальных.
• Тип ввода: Дифференциальный, Одноканальный.
• Интерфейс данных: SPI.
• Конфигурация: S/H-ADC.
• Питание: Аналоговое 2.7В ~ 3.6В, 5В / Цифровое 2.7В ~ 3.6В, 5В.
• Температурный диапазон: -40°C ~ 85°C.
• Корпус: SSOP-20.

Возможные аналоги:

• ADS7844 от Texas Instruments: аналогичный 16-битный АЦП с порядковым приближением.
• AD7680 от Analog Devices: 16-битный SAR АЦП с интерфейсом SPI и более высокой частотой дискретизации.

Создание качественных и надежных устройств требует использования подходящих компонентов, таких как ADS8344EB/2K5 от Texas Instruments, который идеально подходит для задач, требующих высокой точности и надежности преобразования аналогового сигнала в цифровой.
