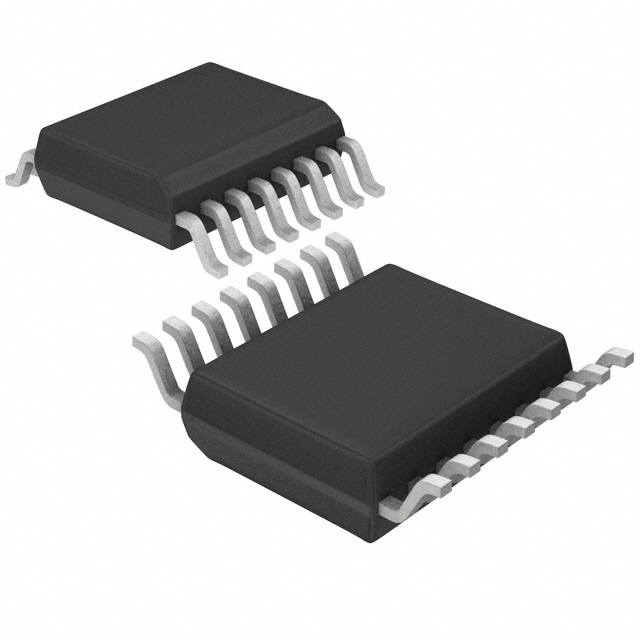

ADS8341E

Описание: ADC ADS8341E от Texas Instruments

Общее описание

ADS8341E – это высокоэффективный 16-битный аналого-цифровой преобразователь (АЦП) от компании Texas Instruments, который основывается на принципе последовательного приближения (SAR). Он оснащён двумя или четырьмя входами и поддерживает как дифференциальный, так и однополярный входной режим работы. Этот компонент удерживает рекордные показатели точности и скорости преобразования с частотой вплоть до 100 кГц. Благодаря встроенному интерфейсу SPI, ADS8341E легко интегрируется в различные системы обработки данных.

Преимущества

• Высокая разрядность: 16-битный АЦП предоставляет исключительную точность и разрешение.
• Гибкость интерфейса: Поддержка SPI-интерфейса облегчает интеграцию в системы на базе микроконтроллеров.
• Множество входов: Возможность выбора между двумя и четырьмя входными каналами повышает гибкость применения.
• Компактность: Выполняется в компактном корпусе 16-SSOP, упрощая размещение на плате.

Недостатки

• Внешний референс: Требуется внешний источник опорного напряжения, что может потребовать дополнительных компонентов.
• Ограничение напряжения питания: Аналоговое и цифровое питание ограничено диапазонами 2.7В ~ 3.6В или 5В.

Типовое использование

• Медицинские приборы: Предназначен для точного измерения биологических сигналов.
• Промышленная автоматика: Используется в системах, требующих высокой точности измерения аналоговых данных.
• Автомобильная электроника: Применяется в системах контроля и мониторинга.
• Измерительное оборудование: Используется в высокоточных измерительных приборах.

Рекомендации по применению

• Подбор напруги питания: Следует строго соблюдать указанный диапазон напряжений питания (аналогового и цифрового).
• Охрана чувствительных входов: Входы должны быть должным образом защищены от ЭДС и других помех.
• Использование внешнего референса: Рекомендуется использовать стабилизированный внешний источник опорного напряжения для достижения максимальной точности.

Основные технические характеристики

• Разрядность: 16 бит
• Частота семплирования: до 100 кГц
• Количество входов: 2, 4 (выбор пользователя)
• Тип входа: Дифференциальный/однополярный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Соотношение S/H к ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: внешний
• Напряжение питания (аналоговое): 2.7В ~ 3.6В, 5В
• Напряжение питания (цифровое): 2.7В ~ 3.6В, 5В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-SSOP (ширина 3.90 мм)

Возможные аналоги

• AD7680 от Analog Devices – аналогичный 16-битный SAR АЦП с поддержкой SPI-интерфейса.
• MCP3204 от Microchip – другой высокоточный 4-канальный 12-битный АЦП, хотя с меньшей разрядностью, но с аналогичными интерфейсными особенностями.

Заключение

ADS8341E от Texas Instruments – это мощный и точный компонент для высокоточных измерений в различных областях промышленности и медицины. Его высокие технические характеристики и оцененные преимущества делают его идеальным выбором для множества применений.
