ADS8330IRSAT

ADS8330IRSAT от Texas Instruments

Общее описание

ADS8330IRSAT — это высокопроизводительный 16-разрядный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от Texas Instruments. Устройство предназначено для преобразования аналоговых сигналов в цифровые данные с высокой точностью, обеспечивая до 1 млн. выборок в секунду (1 MSPS). ADS8330IRSAT поддерживает до двух дифференциальных или однополярных входов и имеет интерфейс SPI.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность оцифровки.
• Быстрая конверсия: Возможность до 1 MSPS позволяет обрабатывать быстрые сигналы.
• Гибкость: Поддержка дифференциальных и однополярных режимов ввода дает возможность адаптироваться к разным типам сигналов.
• Простота интеграции: Компактный корпус 16-QFN (4x4) и интерфейс SPI облегчают интеграцию в большинство систем.

Недостатки

• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может добавить сложности к проектированию системы.

Типовое использование

• Системы управления промышленными процессами
• Прецизионные измерительные приборы
• Звуковые и видеоприложения
• Медицинское оборудование

Рекомендации по применению

• Используйте внешний стабилизированный источник опорного напряжения для достижения наилучших характеристик точности.
• Применяйте правильные методы разведения питания и аналоговых сигналов для предотвращения помех.
• Интеграция с микроконтроллерами или процессорами посредством SPI-интерфейса обеспечивает высокую скорость передачи данных и надежность.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: до 1 MSPS
• Количество входов: 2 (дифференциальный или однополярный)
• Тип интерфейса: SPI
• Архитектура: SAR
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: от 1,65 В до 5,5 В
• Температурный диапазон: от -40°C до 85°C

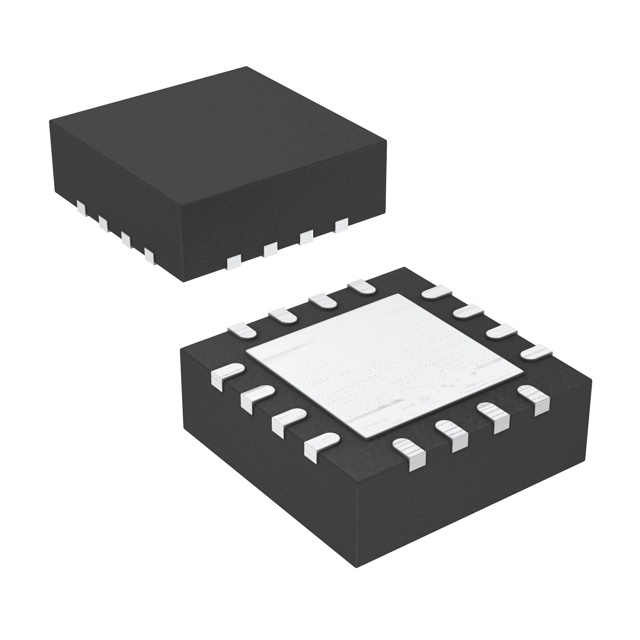

• Корпус: 16-QFN (4x4)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS8326: также 16-разрядный SAR АЦП от Texas Instruments с похожими характеристиками.
• AD7663: 16-разрядный SAR АЦП от Analog Devices, предлагающий аналогичные параметры.

Заключение

ADS8330IRSAT — это надежное и высокопроизводительное решение для различных задач измерения и оцифровки аналоговых сигналов. Он идеально подходит для приложений, требующих высокой точности и быстрого преобразования сигналов.
