ADS8325IDRBR

ADS8325IDRBR от Texas Instruments

Общее описание:

ADS8325IDRBR — это высокоточный 16-разрядный аналогово-цифровой преобразователь (ADC) от Texas Instruments. Он использует архитектуру последовательного приближения (SAR) и имеет одиночный вход, предназначенный для преобразования аналоговых сигналов в цифровые с высокой точностью и скоростью до 100k выборок в секунду.

Преимущества:

• Высокая точность и разрешение: 16-разрядная архитектура SAR.
• Низкое энергопотребление: идеально подходит для портативных устройств и приложений с ограниченным энергопотреблением.
• Широкий диапазон рабочих напряжений: допускает работу как с аналоговым, так и с цифровым напряжением в диапазоне от 2,7V до 5V.
• Компактное компактное исполнение: корпус 8-SON (3x3) с выводом поверхностного монтажа.

Недостатки:

• Требует внешнего опорного напряжения: для работы необходим внешний источник опорного напряжения, что может потребовать дополнительных компонентов.
• Одноканальный ввод: ограничен одним входным каналом, что может потребовать использования дополнительных ADC при необходимости многоканального считывания.

Типовое использование:

• Медицинская электроника.
• Портативные измерительные приборы.
• Промышленные датчики и системы управления.
• Прочие области, где требуется высокая точность и низкое энергопотребление.

Рекомендации по применению:

• Обеспечьте стабильное внешнее опорное напряжение для достижения максимальной точности.
• Учтите необходимость фильтрации входного сигнала для уменьшения влияния шума.
• Используйте стабилизированные источники питания для аналоговой и цифровой частей для предотвращения вариаций напряжения.

Основные технические характеристики:

• Разрешение: 16 бит.
• Частота выборки: до 100k выборок в секунду.
• Число входов: 1.
• Тип ввода: псевдодифференциальный, однонаправленный.
• Интерфейс данных: SPI.
• Типы опорных напряжений: внешние.
• Напряжение питания, аналоговое: от 2,7V до 3,6V, от 5V.
• Напряжение питания, цифровое: от 2,7V до 3,6V, от 5V.
• Рабочая температура: от -40°C до 85°C.

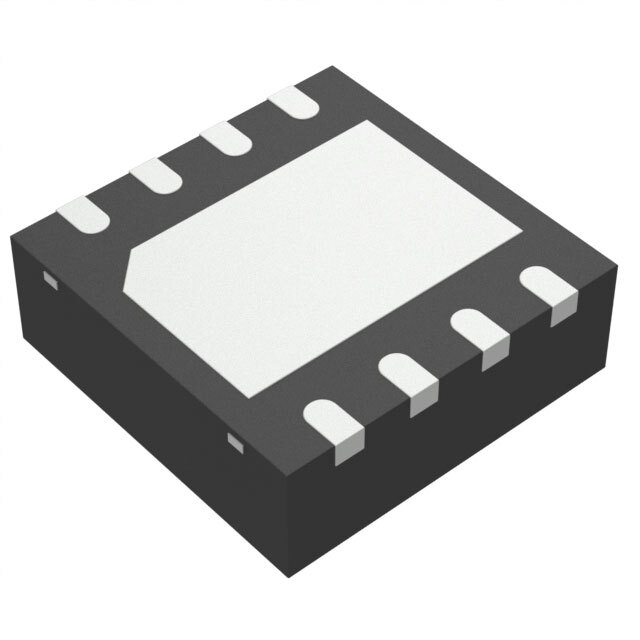

• Корпус/выводы: 8-SON (3x3) для поверхностного монтажа.

Возможные аналоги:

• ADS8320IDGST: аналогичный 16-битный SAR-ADC от Texas Instruments в корпусе VSSOP-8.
• MCP3301-BI/SN: 13-битный SAR-ADC от Microchip Technology, также использующий SPI-интерфейс.

ADS8325IDRBR от Texas Instruments предлагает превосходное сочетание точности, компактности и низкого энергопотребления, что делает его отличным выбором для самых разных приложений, требующих высокой точности преобразования сигнала.
