Описание ADS8323YB/250 от Texas Instruments

Общее описание

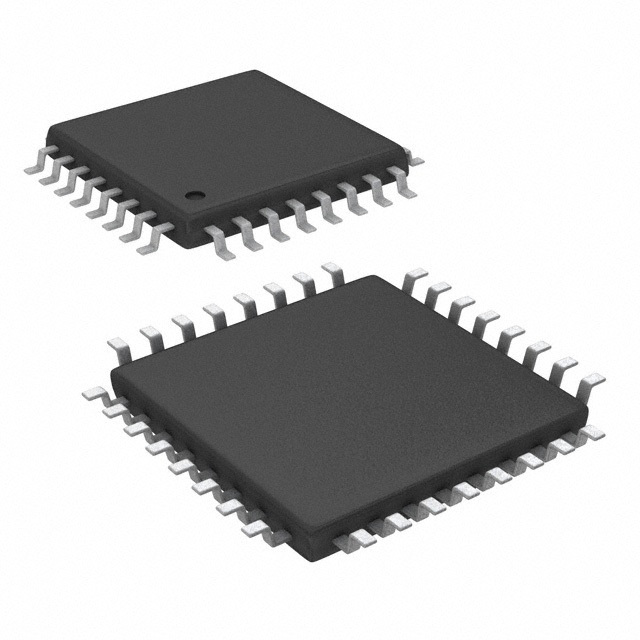

ADS8323YB/250 — это 16-разрядный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR) от компании Texas Instruments, предназначенный для высокоточного измерения аналоговых сигналов. Он упакован в компактный корпус 32-TQFP (5x5) и обеспечивает высокую производительность при низком энергопотреблении, что делает его идеальным для портативных и энергосберегающих приложений.

Преимущества

• Высокая точность: 16-разрядное разрешение для точных измерений.
• Высокая скорость выборки: До 500 тысяч выборок в секунду.
• Низкое энергопотребление: Идеально для портативных приложений.
• Компактный корпус: 32-TQFP (5x5), удобный для интеграции в небольшие устройства.

Недостатки

• Не подходит для сигналов низкой частоты: Эффективность такого высокоточного АЦП может быть избыточной для простых приложений с низкой частотой сигналов.
• Требует внешнего источника опорного напряжения: Для достижения максимальной точности рекомендуется внешнее опорное напряжение.

Типовое использование

• Медицинские приборы
• Портативные устройства
• Промышленные датчики и контроллеры
• Телекоммуникационное оборудование
• Измерительные приборы

Рекомендации по применению

• Опорное напряжение: Для достижения наилучших результатов используйте точный внешний опорный источник напряжения.
• Фильтрация входного сигнала: Убедитесь, что аналоговый входной сигнал должным образом отфильтрован для минимизации шума и достижения стабильных измерений.
• Температурный диапазон: Обратите внимание на рабочий температурный диапазон (-40°C ~ 85°C) при выборе среды эксплуатации.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: До 500 тысяч выборок в секунду
• Количество входов: 1 (дифференциальный)
• Тип интерфейса данных: Параллельный
• Конфигурация: S/H-ADC (сэмпл-холд и АЦП в одном корпусе)
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Корпус: 32-TQFP (5x5)
• Тип монтажа: Поверхностный монтаж (SMD)
• Рабочий температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• ADS8324 от Texas Instruments: Аналогичный высокоточный АЦП с последовательным приближением, но с немного иными техническими характеристиками.
• AD7942 от Analog Devices: 16-разрядный АЦП с архитектурой SAR и высокой скоростью выборки, подходящий для аналогичных приложений.
