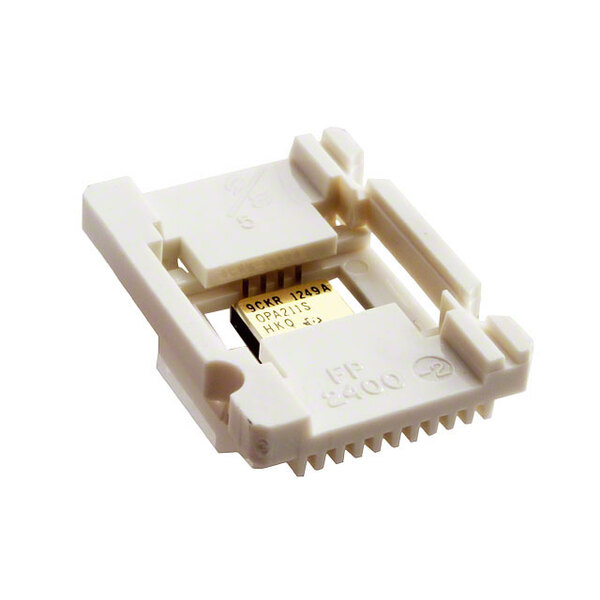

ADS8320SHKQ

ADS8320SHKQ от Texas Instruments

Общее описание

ADS8320SHKQ — это высокоточный 16-битный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от Texas Instruments. Этот компонент обладает отличной производительностью и низким энергопотреблением, что делает его идеальным для применения в системах сбора данных, медицинских приборах и портативной электронике.

Преимущества

• Высокая точность: 16-битная разрядность обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Низкое энергопотребление: микропотребляющая конструкция позволяет использовать АЦП в энергозависимых приложениях.
• Широкий диапазон температур: подходит для работы в экстремальных условиях, от -55°C до 210°C.

Недостатки

• Требуется внешний опорный сигнал: для работы необходим внешний опорный источник напряжения.
• Ограниченная скорость выборки: максимальная скорость выборки до 100 кГц может быть недостаточной для некоторых приложений с высоким темпом данных.

Типовое использование

• Системы сбора данных
• Медицинские приборы
• Портативная электроника
• Промышленные системы управления

Рекомендации по применению

• Использование в портативных устройствах: благодаря низкому энергопотреблению, ADS8320SHKQ отлично подходит для батарейных приложений.
• Внешний опорный сигнал: для обеспечения высокой точности преобразования используйте стабильный внешний опорный источник напряжения.
• Температурный мониторинг: учитывайте широкий диапазон рабочих температур при эксплуатации в экстремальных условиях.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: до 100 кГц
• Количество входов: 1
• Тип входа: псевдодифференциальный, одноадаптивный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC (держатель-преобразователь)
• Архитектура: SAR
• Источник опорного сигнала: внешний
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Корпус/интерфейс: 8-CSOIC (0.220", 5.65 мм)
• Монтаж: поверхностный

Аналоги

• ADS8321 от Texas Instruments
• AD7685 от Analog Devices
• MCP33151 от Microchip Technology

Заключение

ADS8320SHKQ от Texas Instruments — это надежное решение для высокоточного преобразования аналоговых сигналов в цифровые в условиях низкогопотребления энергии и широкого температурного диапазона. Этот компонент подойдет для различных применений, требующих высокой точности и стабильности.
