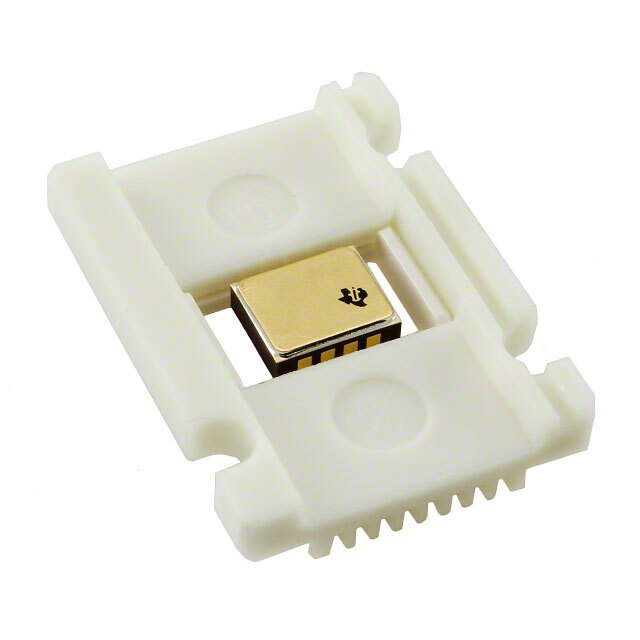

ADS8320SHKJ

ADS8320SHKJ от Texas Instruments

Общее описание

ADS8320SHKJ – это 16-битный аналого-цифровой преобразователь (АЦП) с последовательной аппроксимацией (SAR) от компании Texas Instruments. Он поддерживает псевдодифференциальные и однонаправленные входные сигналы и имеет одну линию передачи данных SPI, что позволяет легко интегрироваться в различные системы.

Преимущества

• Высокая точность: 16-битное разрешение
• Широкий диапазон температур: от -55°C до 210°C, что позволяет использовать устройство в экстремальных условиях
• Низкое энергопотребление: идеален для автономных или портативных приложений
• Компактный корпус: корпус 8-CFP (Ceramic FlatPack), что упрощает монтаж на плату

Недостатки

• Необходимо внешнее опорное напряжение: требует отдельного источника опорного напряжения для стабильной работы
• Относительно низкая скорость выборки: 100 тыс. выборок в секунду, что может быть недостаточно для некоторых высокоскоростных приложений

Типовое использование

• Промышленное оборудование
• Системы сбора данных в экстремальных условиях
• Медицинские приборы
• Автомобильные системы
• Портативные устройства

Рекомендации по применению

• Проверьте стабильность и точность внешнего опорного напряжения для достижения наилучших характеристик.
• Убедитесь в правильной реализации интерфейса SPI для корректной передачи данных.
• При монтаже следите за температурным режимом для предотвращения перегрева и повреждения компонента.

Основные технические характеристики

• Разрешение: 16 бит
• Частота дискретизации: до 100 тыс. выборок в секунду
• Количество входов: 1
• Типы входов: псевдодифференциальные, однонаправленные
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: внешнее
• Напряжение питания (аналоговое и цифровое): 5В
• Диапазон рабочих температур: -55°C до 210°C
• Корпус: 8-CFP (Ceramic FlatPack)
• Метод монтажа: поверхностный

Возможные аналоги

• ADS8320SB от Texas Instruments
• AD7680 от Analog Devices
• MCP3302 от Microchip Technology

Используя ADS8320SHKJ, Вы получаете высокоточный и надежный АЦП с широким диапазоном рабочих температур, что делает его идеальным выбором для применения в экстремальных условиях.
