ADS825E

ADS825E от Texas Instruments

Общее описание

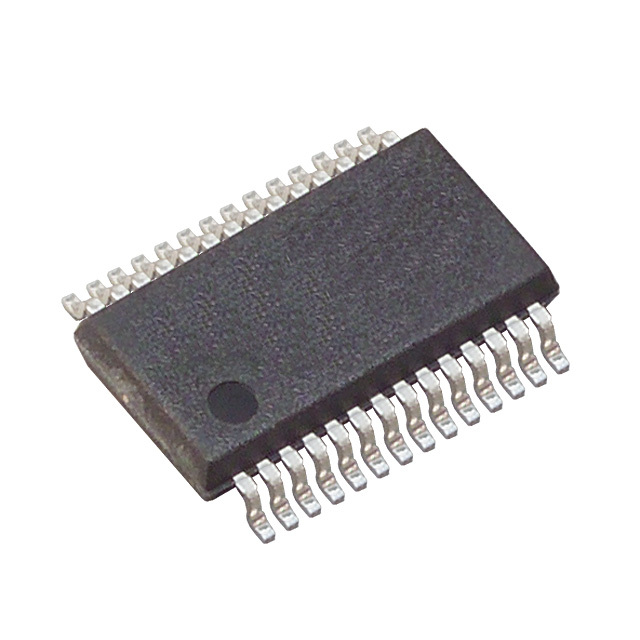

ADS825E — это высококачественный десятиразрядный аналого-цифровой преобразователь (ADC) с архитектурой конвейера, разработанный компанией Texas Instruments. Он идеально подходит для приложений, требующих быстрого и точного преобразования аналоговых сигналов в цифровые данные. Устройство поставляется в компактном корпусе SSOP-28 и поддерживает оба типа подключения: дифференциальное и одноканальное.

Преимущества

• Высокая скорость: Частота дискретизации до 40 миллионов выборок в секунду (MSPS).
• Высокое разрешение: 10 бит, что дает хороший баланс между скоростью и точностью.
• Гибкость ввода: Поддержка как дифференциального, так и одноканального ввода.
• Компактность: Корпус SSOP-28 занимает минимальное пространство на плате.
• Надежность: Рабочий температурный диапазон от -40°C до 85°C обеспечивает надежную работу в различных условиях.

Недостатки

• Требует внешнюю опорную схему: Для точного преобразования желательно использовать внешний опорный источник.
• Потребление энергии: Относительно высокое потребление энергии при напряжении питания в 5 В.

Типовое использование

• Осциллографы: Для быстрого и точного измерения и анализа электрических сигналов.
• Системы обработки изображений: Цифровые камеры, томографы.
• Коммуникационные системы: Радиопередатчики и приемники.
• Медицинское оборудование: Анализаторы ЭКГ, ЭЭГ и другие диагностические приборы.
• Автомобильные системы: Устройства мониторинга и измерения параметров.

Рекомендации по применению

• Защита от помех: Используйте подходящие фильтры и экранирование, чтобы минимизировать шумовые помехи.
• Питание и заземление: Обеспечьте качественное питание и надлежащее заземление для предотвращения сбоев и нестабильной работы.
• Температурный режим: Учитывайте температурные условия работы компонента и обеспечьте адекватное охлаждение при необходимости.

Основные технические характеристики

• Разрядность: 10 бит
• Частота дискретизации: До 40 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, Одноканальный
• Интерфейс данных: Параллельный
• Конфигурация: Захват/Преобразование
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое/цифровое: 5В
• Рабочий температурный диапазон: -40°C ~ 85°C
• Корпус: 28-выводной SSOP (ширина 5.30 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• Analog Devices AD9215: 10-разрядный ADC с частотой дискретизации до 105 MSPS.
• Maxim Integrated MAX1193: 10-разрядный двойной симметричный-симметричный A/D-преобразователь с рабочими характеристиками, схожими с ADS825E.

Этот высокопроизводительный ADC от Texas Instruments является отличным выбором для широкого спектра приложений, требующих быстрой и точной обработки аналоговых сигналов.
