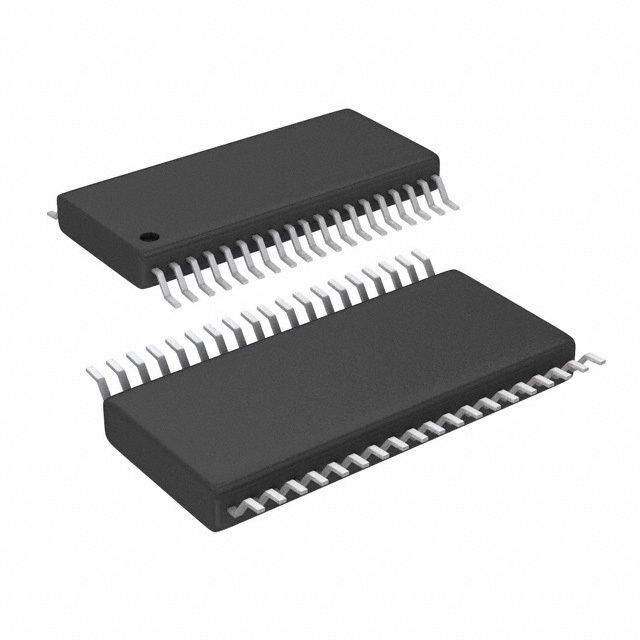

ADS7957QDBTRQ1

ADS7957QDBTRQ1 от Texas Instruments

Общее описание

ADS7957QDBTRQ1 — это 10-битный аналогово-цифровой преобразователь (ADC) с последовательным приблизительным регистром (SAR), выпускаемый компанией Texas Instruments. Этот компонент предоставляет 16 однонаправленных входов и обладает возможностью выбора внешнего опорного напряжения. Устройство работает в широком диапазоне напряжений питания и поддерживает работу в условиях автомобильного применения.

Преимущества

• Высокая точность: 10-битная разрядность для более точного преобразования аналоговых сигналов в цифровой формат.
• Множество входов: 16 однополюсных входов предоставляют гибкие возможности для подключения различных источников сигнала.
• Широкий диапазон напряжений питания: Поддержка питания от 1.7 до 5.25 В для цифровой части и от 2.7 до 5.25 В для аналоговой части делает чип подходящим для разных типов систем.
• Компактный корпус: Постоянный микроразмер корпуса 38-TSSOP позволяет легко интегрировать этот компонент в небольшие устройства.

Недостатки

• Сложность в настройке: Требуется точная настройка и калибровка для достижения наилучшей производительности.
• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения для корректной работы.

Типовое использование

• Автомобильные системы: Учитывая соответствие стандарту AEC-Q100 и возможность работы в диапазоне температур от -40°C до 125°C, этот компонент идеально подходит для автомобильных приложений.
• Промышленные датчики и системы управления: Благодаря высокой точности и множеству входов, этот ADC может использоваться в комплексных системах управления и мониторинга.
• Медицинское оборудование: Высокая точность преобразования делает его подходящим для медицинских измерительных приборов.

Рекомендации по применению

1. Настройка опорного напряжения: Убедитесь, что внешнее опорное напряжение стабильно и точно, чтобы избежать ошибок преобразования.
2. Фильтрация входных сигналов: Добавьте меры по фильтрации аналоговых входов для снижения шумов и повышения точности измерений.
3. Тепловое управление: Обеспечьте соответствующие условия для отвода тепла в соответствии с рекомендуемыми параметрами.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборки: До 1 М выборок в секунду
• Количество входов: 16 однонаправленных
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор (MUX) - программируемый усилитель (PGA) - S/H - ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Диапазон напряжения питания: Аналоговое: 2.7V ~ 5.25V, Цифровое: 1.7V ~ 5.25V
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 38-TSSOP (4.4 мм ширина)
• Установка: Поверхностный монтаж (SMD)
• Классификация: Автомобильный (AEC-Q100)

Возможные аналоги

• ADS7953QDBTRQ1: Имеет схожие характеристики и также предназначен для автомобильных применений, но обладает меньшим количеством входов.

Заключение

ADS7957QDBTRQ1 является высокоточным и многофункциональным аналогово-цифровым преобразователем, который найдет применение в различных областях, особенно в автомобильной и промышленной электронике. Его высокая разрядность, широкий диапазон рабочих напряжений и соответствие жестким стандартам делают его отличным выбором для задачи точного измерения аналоговых сигналов.
