ADS7953SDBT от Texas Instruments

Общее описание

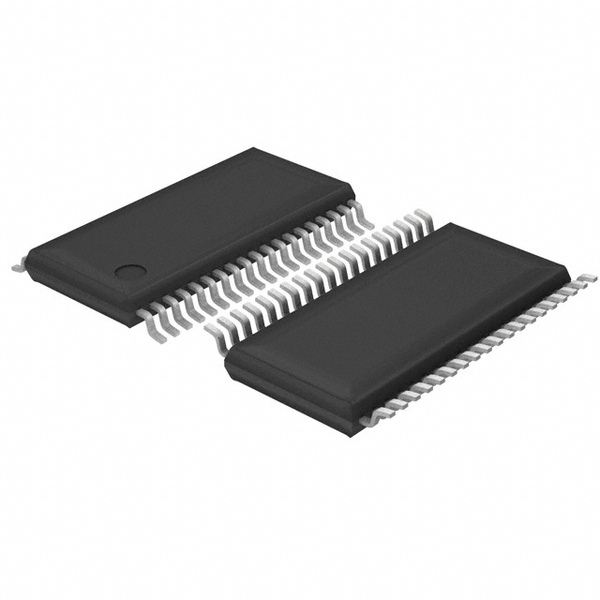

ADS7953SDBT - это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным вызовом и выборочным доступом (SAR, Successive Approximation Register), предлагаемый компанией Texas Instruments. Устройство содержит 16 аналоговых входов и способно осуществлять выборку со скоростью до 1 мегасемпла в секунду (1 MSPS). ADS7953SDBT выполнен в компактном корпусе 38-TSSOP.

Преимущества

• Высокая скорость выборки: до 1 MSPS, что делает его идеальным для приложений, требующих быстрого преобразования.
• Многоканальность: поддержка до 16 аналоговых входов позволяет использовать одно устройство для многопараметрических измерений.
• Компактный корпус: корпус 38-TSSOP оптимален для применения в условиях ограниченного пространства.
• Широкий диапазон напряжений питания: позволяет работать в диапазоне от 2.7 В до 5.25 В для аналоговой части и от 1.7 В до 5.25 В для цифровой части.

Недостатки

• Отсутствие встроенного генератора опорного напряжения требует использования внешнего источника опорного напряжения.

Типовое использование

• Системы управления процессами
• Медицинские приборы
• Промышленные и бытовые сенсорные системы
• Аудио- и видеопреобразователи

Рекомендации по применению

• Используйте стабильный внешний источник опорного напряжения для достижения максимальной точности.
• Обеспечьте надлежащую фильтрацию питания для минимизации шумов и помех.
• Убедитесь, что рабочая температура устройства находится в рекомендуемом диапазоне от -40°C до 125°C.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 1 MSPS
• Количество входов: 16 однонаправленных
• Интерфейс данных: SPI
• Конфигурация: мультиплексор с функцией выборки/удерживания и АЦП
• Количество АЦП: 1
• Архитектура: SAR
• Опорное напряжение: внешнее
• Напряжение питания (аналоговая часть): 2.7 В ~ 5.25 В
• Напряжение питания (цифровая часть): 1.7 В ~ 5.25 В
• Температурный диапазон эксплуатации: от -40°C до 125°C
• Корпус: 38-TSSOP (4.40 мм ширина)
• Тип монтажа: Поверхностный

Возможные аналоги

• [ADS7954](https://www.ti.com/product/ADS7954) - аналогичная модель с большим количеством каналов.
• [AD7928](https://www.analog.com/en/products/ad7928.html) (Analog Devices) - аналогичный АЦП с аналогичным числом входов и характеристиками.

Заключение

ADS7953SDBT от Texas Instruments является высококачественным выбором для разнообразных приложений, требующих точного и быстрого преобразования аналогового сигнала в цифровой. Его многоканальность и широкие параметры рабочей температуры делают его универсальным компонентом для использования в различных отраслях.
