ADS7953SBRHBT

2 666,40 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

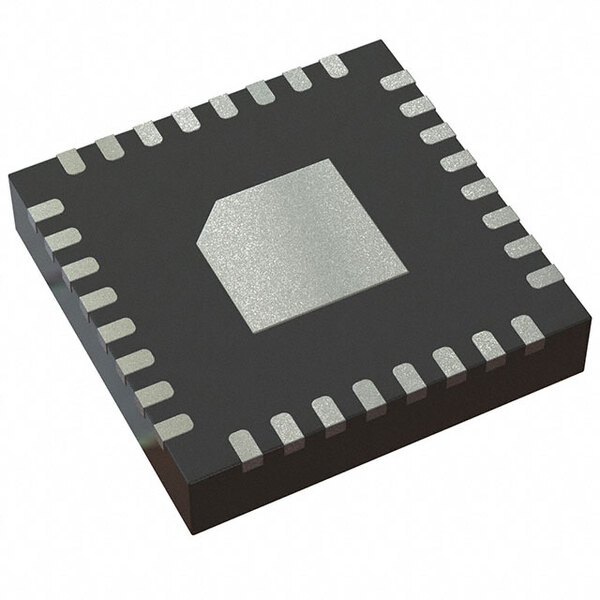

ADS7953SBRHBT от Texas Instruments

Общее описание

ADS7953SBRHBT — это 12-битный аналого-цифровой преобразователь (ADC) последовательного приближения (SAR) с мультиплексором на 16 каналов, который выпускается компанией Texas Instruments. Данное устройство интегрирует одиночный входной аналоговый мультиплексор, выборку и удержание (S/H) и аналого-цифровой преобразователь.

Преимущества

  • Высокая точность: 12-битная разрешающая способность обеспечивает точные измерения аналоговых сигналов.
  • Множество каналов: 16 входных каналов позволяют проводить многоканальные измерения.
  • Компактный корпус: Устройство доступно в корпусе VQFN (5x5 мм), что позволяет его использовать в компактных приложениях.
  • Широкий диапазон входных напряжений: Поддержка аналогового питания от 2.7В до 5.25В и цифрового питания от 1.7В до 5.25В.
  • Низкое энергопотребление: Оптимизированный для малой мощности, что важно для портативных и беспроводных устройств.

Недостатки

  • Ограниченная скорость выборки: Максимальная скорость выборки сигнала составляет 1 MSPS, что может быть недостаточно для некоторых высокоскоростных приложений.

Типовое использование

  • Медицинское оборудование (например, мониторинг биосигналов)
  • Промышленные системы автоматизации и управления
  • Измерительные и контрольные приборы
  • Портативные и беспроводные устройства
  • Автомобильные датчики и системы

Рекомендации по применению

  • Используйте внешний референсный источник для достижения максимальной точности преобразования.
  • Обеспечьте хорошее заземление и развязку питания для минимизации шумов.
  • Для быстродействующих систем рассмотрите использование буферов перед ADC для улучшения производительности.
  • При проекете печатной платы уделите особое внимание разводке аналоговых и цифровых сигналов для снижения перекрестных помех.

Основные технические характеристики

  • Разрешение: 12 бит
  • Максимальная скорость выборки: 1 MSPS
  • Количество входов: 16 каналов
  • Тип входа: Однополярный
  • Интерфейс данных: SPI
  • Конфигурация: MUX-S/H-ADC (мультиплексор-выборка/удержание-АЦП)
  • Аналоговое напряжение питания: 2.7 В ~ 5.25 В
  • Цифровое напряжение питания: 1.7 В ~ 5.25 В
  • Референсный тип: Внешний
  • Рабочая температура: -40°C ~ 125°C
  • Корпус / Разьем: 32-VQFN (5x5 мм)

Возможные аналоги

  • [ADS7950SDBT](https://www.ti.com/product/ADS7950) от Texas Instruments — 10-битный аналого-цифровой преобразователь с похожими характеристиками.
  • [AD7266BCPZ](https://www.analog.com/en/products/ad7266.html) от Analog Devices — двойной 12-битный аналого-цифровой преобразователь с 6 каналами.

Этот чип выполнен по прогрессивным технологиям и может стать отличным элементом Вашей схемы для высокоточных измерений и многоканальных измерений.
