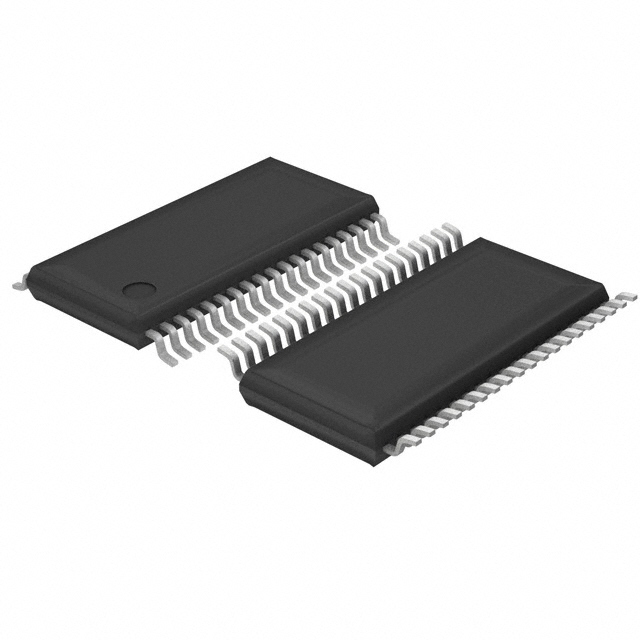

ADS7952QDBTRQ1

Аналого-цифровой преобразователь (АЦП) ADS7952QDBTRQ1 от Texas Instruments

Общее описание

ADS7952QDBTRQ1 — это высокопроизводительный 12-разрядный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от компании Texas Instruments. Устройство оснащено 12 аналоговыми входами, что позволяет осуществлять одновременный монопольный доступ к нескольким аналоговым сигналам с высокой точностью и эффективностью.

Преимущества

• Высокая точность: 12-разрядное разрешение позволяет с высокой точностью преобразовывать аналоговые сигналы в цифровую форму.
• Большое количество входов: 12 аналоговых входов обеспечивают гибкость в подключении различных датчиков и источников сигнала.
• Широкий диапазон напряжения питания: Поддержка аналогового напряжения питания от 2.7В до 5.25В и цифрового напряжения питания от 1.7В до 5.25В.
• Автомобильный стандарт: Соответствие стандарту AEC-Q100, что делает этот АЦП пригодным для использования в автомобильной промышленности.

Недостатки

• Требование к внешней ссылке: Необходимо подключение внешнего опорного напряжения для работы устройства.
• Сложность в реализации: Для интеграции АЦП в сложные схемы может потребоваться продвинутая настройка и калибровка.

Типовое использование

• Автомобильные системы контроля и диагностики.
• Промышленные системы автоматизации и управления.
• Медицинские приборы и оборудование для мониторинга.
• Системы сбора данных и телеметрии.
• Измерительное оборудование.

Рекомендации по применению

• Использовать внешние прецизионные источники опорного напряжения для достижения максимальной точности.
• При проектировании PCB учитывать требования к экранированию и разводке для минимизации помех и шумов.
• При работе с интерфейсом SPI (Serial Peripheral Interface) обеспечить правильное согласование сигналов для надежного обмена данными.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: До 1 Мвыборок/с
• Количество входов: 12 (однонаправленные)
• Тип интерфейса: SPI
• Конфигурация: MUX-PGA-S/H-ADC
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): От 2.7В до 5.25В
• Напряжение питания (цифровое): От 1.7В до 5.25В
• Температурный диапазон: От -40°C до 125°C
• Корпус: 38-TSSOP (ширина 4.40 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• ADS7953QDBTRQ1: 16-канальный 12-битный АЦП от Texas Instruments с подобными характеристиками.
• AD7887: 12-разрядный АЦП с аналоговым входом и интерфейсом SPI от Analog Devices.

Заключение

ADS7952QDBTRQ1 представляет собой надежное и высокопроизводительное решение для задач, требующих точного и быстрого преобразования аналоговых сигналов в цифровую форму, с возможностью использования в автомобильных и промышленных приложениях.

Добавьте этот компонент в вашу схему, чтобы обеспечить высококачественное преобразование сигналов и надежную работу ваших электронных устройств!
