ADS7945SRTET

ADS7945SRTET от Texas Instruments

Общее описание: ADS7945SRTET - это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (усредненно-взвешенного регистра) от Texas Instruments. Он обладает двумя дифференциальными входами и работает с частотой дискретизации до 2 Мегасемплов в секунду (MSPS). АЦП ADS7945SRTET предназначен для широкого спектра приложений благодаря компактному корпусу WFQFN и минимальному энергопотреблению.

Преимущества:

• Высокая точность 14-битного разрешения.
• Высокая скорость дискретизации до 2 MSPS.
• Компактный 16-выводной корпус WFQFN (3x3 мм).
• Низкое энергопотребление, что делает его идеальным для переносных устройств и систем с батарейным питанием.
• Широкий диапазон напряжения питания как для аналоговых, так и цифровых компонентов.

Недостатки:

• Необходимость использования внешнего опорного напряжения.
• Потенциальная необходимость в добавлении схемы согласования импеданса для некоторых высокоомных датчиков.

Типовое использование:

• Медицинские приборы.
• Промышленные системы управления.
• Автомобильные системы.
• Измерительные приборы.
• Беспроводные сенсорные сети.

Рекомендации по применению:

• Убедитесь в стабильности опорного напряжения для достижения максимальной точности.
• Используйте надлежащую фильтрацию источника питания для минимизации шумов.
• При проектировании печатной платы соблюдайте правила разводки АЦП для снижения всех видов помех.

Основные технические характеристики:

• Разрешение: 14 бит.
• Частота дискретизации: 2 MSPS.
• Количество входов: 2 (дифференциальные).
• Тип входа: Дифференциальный.
• Интерфейс данных: SPI.
• Конфигурация: MUX-S/H-ADC.
• Соотношение S/H:ADC: 1:1.
• Количество A/D преобразователей: 1.
• Тип архитектуры: SAR.
• Опорное напряжение: Внешнее.
• Напряжение питания - Аналоговое: 2.7V ~ 5.25V.
• Напряжение питания - Цифровое: 1.65V ~ 5.25V.
• Рабочий температурный диапазон: -40°C ~ 125°C.

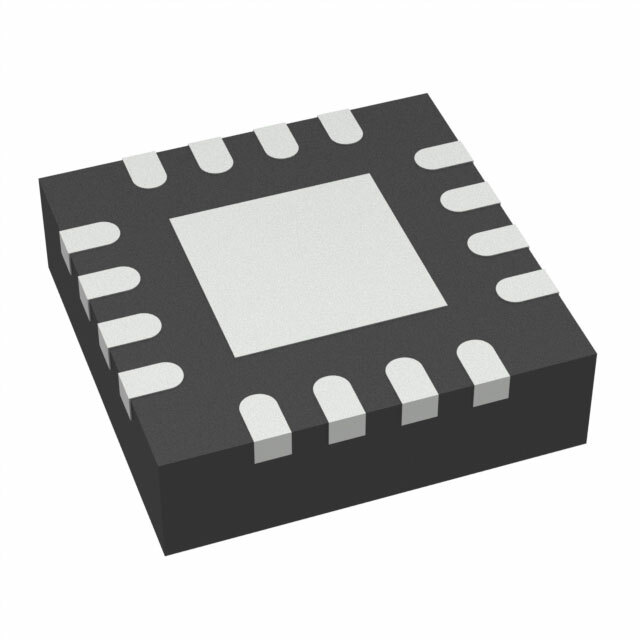

• Корпус: 16-WFQFN (3x3 мм).
• Монтажный тип: Поверхностный монтаж (SMD).

Возможные аналоги:

• ADS7946 от Texas Instruments.
• AD7091R от Analog Devices.
• LTC2311-14 от Analog Devices.

Заключение

ADS7945SRTET представляет собой один из лучших АЦП, обеспечивающих высокую точность и скорость в компактном корпусе. Он отлично подходит для различных применений, где важны надежность и низкое энергопотребление. При правильном использовании и оптимизации схемы этот АЦП будет надежным компонентом для вашего проекта.
