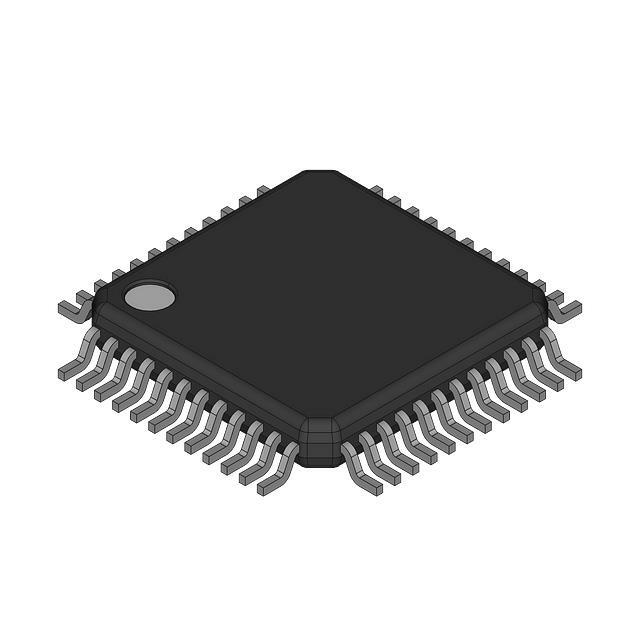

ADS7881IPFBT

ADS7881IPFBT от Texas Instruments

Общее описание

ADS7881IPFBT — это высокоскоростной 12-битный аналогово-цифровой преобразователь (АЦП) с последовательной архитектурой приблизительно-разрядного регистра (SAR). Он обеспечивает точные и надежные результаты при преобразовании аналоговых сигналов в цифровые. Устройство идеально подходит для приложений, требующих высокоскоростного и точного анализа сигнала.

Преимущества

• Высокая скорость выборки: До 4 миллионов выборок в секунду (4 MSPS), что делает его подходящим для быстродействующих систем.
• Широкий диапазон напряжения питания: Подходит для аналогового питания от 4.5В до 5.5В и цифрового питания от 2.7В до 5.25В.
• Высокая точность: Улучшает качество измерений и надежность данных.

Недостатки

• Необходимость внешних компонентов: Для оптимального функционирования возможна необходимость в дополнительных внешних схемах, таких как стабилизированные источники питания и прецизионные опорные напряжения.

Типовое использование

• Цифровые осциллографы
• Аудио и видео системы
• Медицинские приборы для мониторинга состояния пациента
• Высокоскоростные измерительные и автоматизированные тестовые системы

Рекомендации по применению

• Кондиционирование сигнала: Рекомендуется использовать высококачественные фильтры для минимизации помех и обеспечения точного сигнала на вход АЦП.
• Стабилизация питания: Убедитесь, что на питание АЦП поступает стабилизированный и фильтрованный источник напряжения для уменьшения шумов и помех.
• Корпус и расположение: Используйте подходящие методы монтажа для минимизации электромагнитных помех и надежного соединения с другими компонентами схемы.

Основные технические характеристики

• Разрядность: 12 бит
• Максимальная скорость выборки: 4 MSPS
• Число входов: 1 (псевдо-дифференциальный вход)
• Тип интерфейса данных: Последовательный
• Диапазон аналогового напряжения питания: 4.5В - 5.5В
• Диапазон цифрового напряжения питания: 2.7В - 5.25В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 48-TQFP (7x7 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD9228 от Analog Devices
• LTC1407 от Linear Technology
• MCP3201 от Microchip Technology

Заключение

ADS7881IPFBT от Texas Instruments — это высокопроизводительный АЦП, идеально подходящий для приложений, где требуется быстрое и точное преобразование аналоговых сигналов в цифровые данные. Соблюдение рекомендаций по применению и использование в подходящих условиях позволяет максимально раскрыть потенциал этого устройства.
