ADS7864Y/2K

ADS7864Y/2K от Texas Instruments

Общее описание

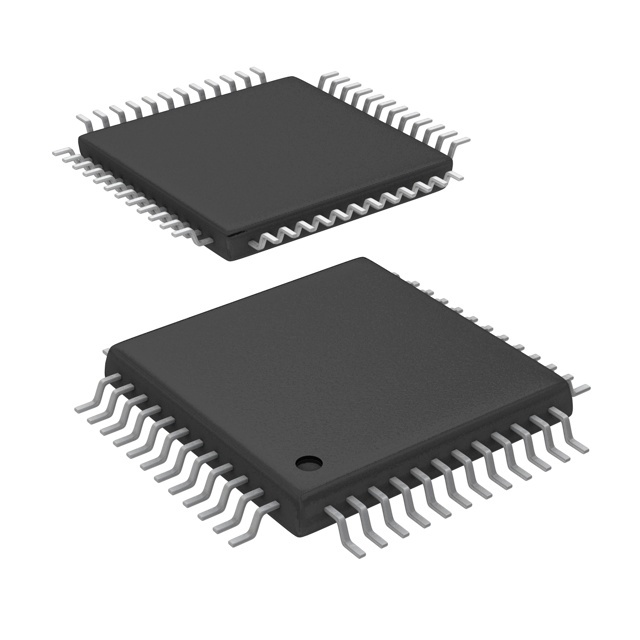

ADS7864Y/2K – это интегральная схема аналого-цифрового преобразователя (АЦП) с разделением выборок, произведенная компанией Texas Instruments. Данный АЦП использует архитектуру SAR (Successive Approximation Register) и поддерживает 12-битное разрешение. Он способен одновременно обрабатывать до 6 дифференциальных входов и обеспечивать скорость дискретизации до 500 тысяч выборок в секунду (kSPS). Устройство инкапсулировано в корпусе типа 48-TQFP (7x7 мм), что обеспечивает компактные размеры и удобство установки на печатные платы.

Преимущества

• Высокое разрешение: 12-битная точность измерений.
• Одновременная выборка: Возможность одновременного оцифровывания двух аналоговых сигналов.
• Гибкость входов: Поддержка до 6 дифференциальных входов.
• Высокая скорость: Способность обработки до 500 kSPS.
• Удобный интерфейс: Интерфейс SPI для легкого подключения к микроконтроллерам и процессорам.
• Встроенные функции: Внутренняя и внешняя опорная напруга.

Недостатки

• Потребление мощности: Работа от напряжения питания 5 В может потребовать использования дополнительных стабилизаторов в цепи питания.
• Температурные ограничения: Рабочий диапазон температур от -40°C до 85°C может быть недостаточным для некоторых экстремальных условий окружающей среды.

Типовое использование

• Системы управления двигателями: Высокая точность и скорость делают данный АЦП идеальным для использования в системах управления электродвигателями.
• Медицинские приборы: Высокая частота дискретизации позволяет использовать устройство в медицинском оборудовании для точного измерения биологических сигналов.
• Промышленная автоматизация: Может использоваться в системах контроля и автоматизации производственных процессов.

Рекомендации по применению

• Фильтрация: Желательно использовать внешние фильтры для устранения высокочастотных шумов на аналоговых входах.
• Стабилизация питания: Используйте качественные стабилизаторы напряжения для обеспечения стабильной работы.
• Раскладка печатной платы: Для минимизации влияния шумов следует оптимально располагать компоненты на печатной плате и применять методы экранирования.

Основные технические характеристики

Возможные аналоги

• AD7606 от Analog Devices: Аналогичный 16-битный АЦП с 8 входами и интерфейсом SPI.
• ADS8344 от Texas Instruments: 16-битный, 4-канальный АЦП с интерфейсом SPI.
• MCP3208 от Microchip Technology: 12-битный 8-канальный АЦП с интерфейсом SPI.

Заключение

ADS7864Y/2K от Texas Instruments – это высокоэффективный и точный АЦП, который найдет применение в различных системах, где требуются высокая скорость дискретизации и надежность. Следуя рекомендациям по применению, можно добиться максимальной производительности и долговечности устройства.
