ADS7863IRGET от Texas Instruments

Общее описание

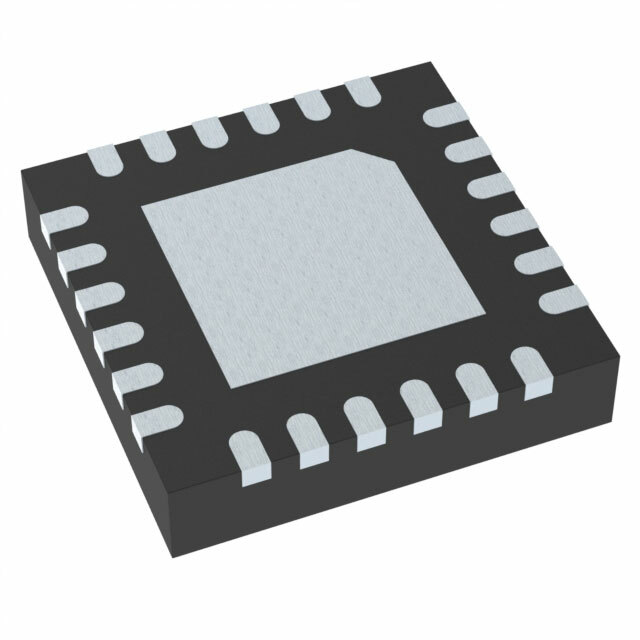

ADS7863IRGET – это двухканальный 12-битный аналого-цифровой преобразователь (АЦП) с последовательным приближением (SAR), выпускаемый компанией Texas Instruments. Компонент интегрирован в компактный корпус 24-VQFN (4x4), что делает его отличным выбором для приложений, требующих высокой плотности монтажа.

Преимущества

• Высокая точность: 12-битная разрядность обеспечивает высокую точность измерений.
• Высокая скорость дискретизации: скорость оцифровки до 2 млн выборок в секунду.
• Расширенный температурный диапазон: рабочая температура от -40°C до 125°C позволяет использовать устройство в различных условиях эксплуатации.
• Компактные размеры: 24-контактный корпус VQFN (4x4) занимает минимальное пространство на плате.
• Универсальные входы: поддержка дифференциальных и псевдодифференциальных входов.

Недостатки

• Защита внешнего референсного сигнала может потребовать дополнительных компонентов.
• Не предназначен для новых разработок, что ограничивает его использование в будущих проектах.

Типовое использование

• Медицинские приборы и оборудование
• Индустриальные контрольные и измерительные системы
• Передача и обработка сигналов в коммуникационных системах
• Приборы и системы автоматизации

Рекомендации по применению

• Для достижения высокой точности рекомендуется тщательно фильтровать и стабилизировать входные сигналы.
• Убедитесь, что референсный сигнал стабилен и находится в пределах указанных характеристик.
• Используйте качественные компонентов для монтажа, чтобы минимизировать наводки и помехи.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость дискретизации: до 2М выборок в секунду
• Количество входов: 4 или 6
• Тип входа: Дифференциальный, Псевдодифференциальный
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR
• Тип опорного сигнала: Внешний, внутренний
• Напряжение питания, аналоговой части: 2.7V ~ 5.5V
• Напряжение питания, цифровой части: 2.7V ~ 5.5V
• Диапазон рабочих температур: -40°C до 125°C
• Корпус / габариты: 24-VQFN (4x4)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7841 – похожий 12-битный АЦП с SAR, но с меньшей скоростью дискретизации.
• ADS8332 – более современный АЦП с улучшенными характеристиками и поддержкой более высокой разрядности.

Используйте ADS7863IRGET в своих проектах, чтобы обеспечить высокую точность и надежность оцифровки аналоговых сигналов.
