ADS7861IBRHBT

3 024,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

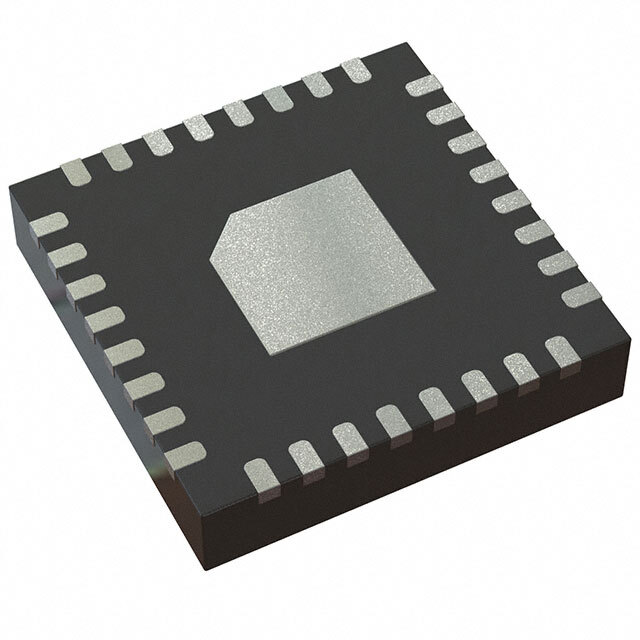

ADS7861IBRHBT от Texas Instruments

Общее описание

ADS7861IBRHBT — это 12-битный аналогово-цифровой преобразователь (АЦП), разработанный компанией Texas Instruments. Это устройство предназначено для преобразования аналоговых сигналов в цифровые, что делает его идеальным для использования в системах сбора данных.

Преимущества

  • Высокая точность: 12-битная разрешающая способность.
  • Быстрая выборка: Скорость выборки до 500k выборок в секунду.
  • Многоканальный ввод: Поддержка до 4 входов с дифференциальным вводом.
  • Параллельность: Два независимых АЦП для одновременного выборки.
  • Конфигурируемость: Настраиваемые адреса и внутренние/внешние опорные напряжения.
  • Компактность: В корпусе VFQFN размером 32-выводной (5x5 мм).

Недостатки

  • Относительно высокая сложность интеграции, что требует опытного проектирования.
  • Необходимость в дополнительных внешних компонентах для полной функциональности.

Типовое использование

  • Системы сбора данных
  • Промышленные и коммерческие возможности автоматизации
  • Медицинские устройства
  • Телекоммуникационное оборудование
  • Автоматизация тестирования и измерения

Рекомендации по применению

  • Используйте внешние компоненты стабилизации питания для максимальной точности и надежности устройства.
  • Обеспечьте хорошую экранирование и заземление для предотвращения электромагнитных помех.
  • Следите за условиями эксплуатации, особенно за температурным диапазоном.

Основные технические характеристики

  • Разрядность: 12 бит
  • Скорость выборки: до 500к выборок/сек
  • Количество входов: 4
  • Тип входа: Дифференциальный
  • Пользовательский интерфейс данных: SPI
  • Конфигурация: MUX-S/H-ADC
  • Отношение S/H к АЦП: 1:1
  • Количество АЦП: 2
  • Архитектура: SAR
  • Опорное напряжение: Внешнее/Внутреннее
  • Напряжение питания, аналоговое: 5 В
  • Напряжение питания, цифровое: 5 В
  • Особенности: Настраиваемый адрес, одновременная выборка
  • Температурный диапазон: -40°C ~ 125°C
  • Корпус/Выводы: 32-выводной VFQFN (5x5 мм)
  • Тип монтажа: Поверхностный монтаж

Возможные аналоги

  • ADS1271: также от Texas Instruments, предлагает большую точность (24-бита) и низкую мощность.
  • MCP3204: от Microchip Technology, 12-битный АЦП с четырьмя входами.
  • LTC2315-12: от Analog Devices, новый 12-битный АЦП, известный своей высокой производительностью и низкой энергоемкостью.

Надеюсь, это поможет вам лучше понять спецификации и возможности ADS7861IBRHBT и примет конкретное решение для вашего проекта.
