ADS7852YB/250

ADS7852YB/250 от Texas Instruments

Общее описание

ADS7852YB/250 — это прецизионный 12-разрядный аналого-цифровой преобразователь (ADC), разработанный Texas Instruments. Он оснащен 8 входами и способен работать с частотой дискретизации до 500 к выборок в секунду. Преобразователь основан на архитектуре SAR (Successive Approximation Register) и обеспечивает высокую точность и надёжность при измерении аналоговых сигналов.

Преимущества

• Высокая точность: 12-разрядная резолюция обеспечивает высокое качество преобразования аналогового сигнала в цифровой.
• Многоканальность: Возможность использовать до 8 входов позволяет обрабатывать несколько сигналов одновременно, что идеально для многоканальных систем.
• Высокая скорость дискретизации: Частота до 500 к выборок/сек обеспечивает быстродействие и возможность обработки быстропеременных сигналов.
• Гибкость в использовании эталонного напряжения: Поддерживает как внешний, так и внутренний источник эталонного напряжения.

Недостатки

• Относительно высокое энергопотребление: Питание как аналоговой, так и цифровой части от 5В может потребовать дополнительных ресурсов.
• Не подходит для низковольтных систем: Питание 5В не всегда удобно для современных систем с низким напряжением питания.

Типовое использование

• Системы измерения и контроля: Промышленные контроллеры, приборы для измерения и мониторинга различных параметров.
• Медицинское оборудование: Высокоточные медицинские приборы для обработки биомедицинских сигналов.
• Аудиооборудование: Преобразование аудиосигналов для высококачественной обработки.
• Автомобильная электроника: Системы мониторинга и управления в автомобилях.

Рекомендации по применению

• Используйте качественное эталонное напряжение: Для обеспечения высокой точности преобразования рекомендуется использовать стабильный источник эталонного напряжения.
• Минимизация помех: Организуйте правильное заземление и экранирование для минимизации воздействия электромагнитных помех.
• Соблюдайте температурный режим: Обеспечьте работу преобразователя в допустимом диапазоне температур от -40°C до +85°C.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 500 к выборок/сек
• Количество входов: 8
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип эталона: Внешний, Внутренний
• Напряжение питания, аналоговое/цифровое: 5V
• Диапазон рабочих температур: -40°C ~ 85°C

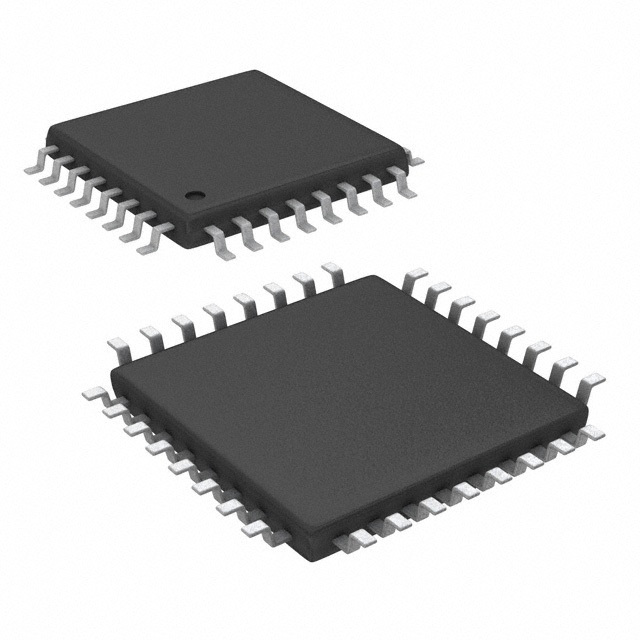

• Корпус: 32-TQFP (5x5)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS7828 — Аналогичный ADC от Texas Instruments с похожими характеристиками.
• MCP3208 — 12-битный ADC с 8 входами от Microchip Technology.
• AD7888 — 12-битный ADC от Analog Devices, подходящий для высокоточных применений.

Использование ADS7852YB/250 от Texas Instruments позволяет построить достаточно точные и быстрые аналого-цифровые преобразователи, обеспечивая надежную работу в широком спектре приложений.
