ADS7852Y/250

ADS7852Y/250 от Texas Instruments

Общее описание: ADS7852Y/250 — высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближения (SAR) от Texas Instruments. Этот компонент имеет 8 входных каналов и предоставляет данные через параллельный интерфейс. Идеален для приложений, требующих высокой точности и быстрого преобразования аналоговых сигналов в цифровые.

Преимущества:

• Высокая точность и разрешение в 12 бит.
• Стабильная работа при широком диапазоне температур.
• Быстродействие до 500 тыс. выборок в секунду, что подходит для приложений реального времени.
• Встроенный мультиплексор позволяет выбор до 8 различных входных сигналов.
• Внутренний и внешний источники опорного напряжения.

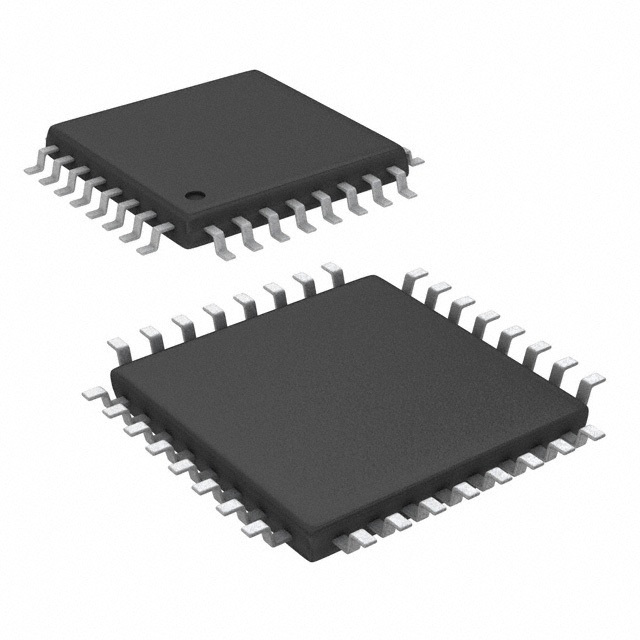

• Компактное исполнение в 32-TQFP корпусе.

Недостатки:

• Параллельный интерфейс может требовать большего количества выводов микроконтроллера или FPGA.
• Высокая стоимость по сравнению с низкоскоростными или 8-битными преобразователями.

Типовое использование:

• Промышленная автоматизация и управление.
• Медицинские приборы.
• Системы сбора данных.
• Аудио и видео оборудование.
• Прецизионные измерительные приборы.

Рекомендации по применению:

• Обеспечьте стабильное питание для минимизации шумов и сохранения точности преобразования.
• Используйте внешний источник опорного напряжения для повышения точности измерений.
• Разместите конденсаторы рядом с выводами питания для фильтрации пульсаций.
• Следите за правильной разводкой земли на плате для предотвращения замыкания.

Основные технические характеристики:

• Разрядность: 12 бит
• Скорость выборки: до 500 тыс. выборок в секунду
• Входы: 8 (однонаправленные)
• Интерфейс данных: параллельный
• Архитектура: SAR
• Источник опорного напряжения: внешний и внутренний
• Аналоговое питание: 5 В
• Цифровое питание: 5 В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 32-TQFP (5х5 мм)

Возможные аналоги:

• ADS7846 от Texas Instruments
• AD7490 от Analog Devices
• MCP3208 от Microchip Technology

Этот высокоточный и многофункциональный преобразователь ADS7852Y/250 от компании Texas Instruments станет отличным выбором в тех приложениях, где требуется высокая производительность и точность.
