ADS7851IRTER

ADS7851IRTER от Texas Instruments

Общее описание: ADS7851IRTER - это высокопроизводительный 14-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register). Данный компонент обладает двумя дифференциальными входами и работает с частотой выборки до 1.5 MSPS. Он предназначен для точного измерения аналоговых сигналов и имеет встроенный опорный источник напряжения для упрощения схемотехнических решений.

Преимущества:

• Высокая точность: 14-битное разрешение обеспечивает отличную точность измерения.
• Высокая скорость выборки: До 1.5 MSPS, что позволяет использовать компонент в быстрых системах сбора данных.
• Конфигурация с двумя входами: Поддерживает одновременное измерение двух дифференциальных каналов.
• Широкий диапазон питающих напряжений: Планарная архитектура с поддержкой аналогового питания до 5 В и цифрового питания от 1.65 В до 5.25 В.
• Простой интерфейс: Поддержка SPI для легкой интеграции с микроконтроллерами и другими цифровыми компонентами.

Недостатки:

• Требует точного согласования условий: Для достижения заявленной точности, требуется внимательное управление уровнем шума и защиты от помех.
• Необходимо внешнее управление: Для правильной работы ADC необходимо использование внешнего управляющего сигнала.

Типовое использование:

• Медицинские приборы: Высокоточные измерения биосигналов и других критически важных параметров.
• Промышленные системы автоматизации: Измерение различных физических величин, конвертация аналоговых сигналов сенсоров.
• Измерительные приборы: Вольтметры, амперметры и другие инструменты для точного измерения электрических параметров.
• Автоматизированные системы тестирования: Быстрая и точная конвертация аналоговых сигналов для последующей цифровой обработки.

Рекомендации по применению:

• Убедитесь в стабильности сигнальных уровней и минимизации шумов для достижения наилучших результатов преобразования.
• Используйте высококачественные компоненты питания и фильтрацию, чтобы свести к минимуму помехи и сбои.
• Применяйте корректную топологию печатной платы для оптимального согласования путей и предотвращения перекрестных помех.

Основные технические характеристики:

• Разрешение: 14 бит
• Скорость выборки: До 1.5 MSPS
• Количество входов: 2 дифференциальных
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Опорный источник: Внутренний
• Аналоговое питание: 5 В
• Цифровое питание: 1.65 В ~ 5.25 В
• Температурный диапазон: от -40°C до 125°C

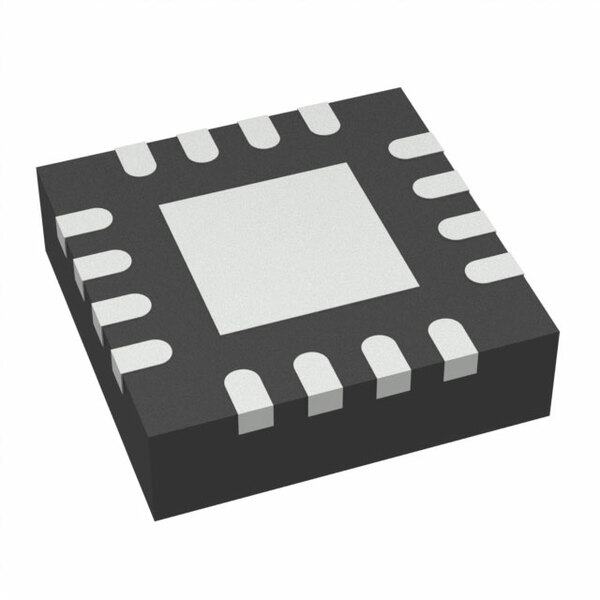

• Корпус: 16-WQFN (3x3 мм)

Возможные аналоги:

• ADS7042IRUGT от Texas Instruments: Более компактный и энергоэффективный аналог.
• LTC2363-14 от Analog Devices: Отличается схожими характеристиками, но имеет свои уникальные особенности в плане потребления и скорости работы.

ADS7851IRTER - это отличное решение для широкого спектра задач, требующих высокой точности и быстроты аналого-цифрового преобразования.
