ADS7825U - 16-битный АЦП с 4 входами от Texas Instruments

Общее описание

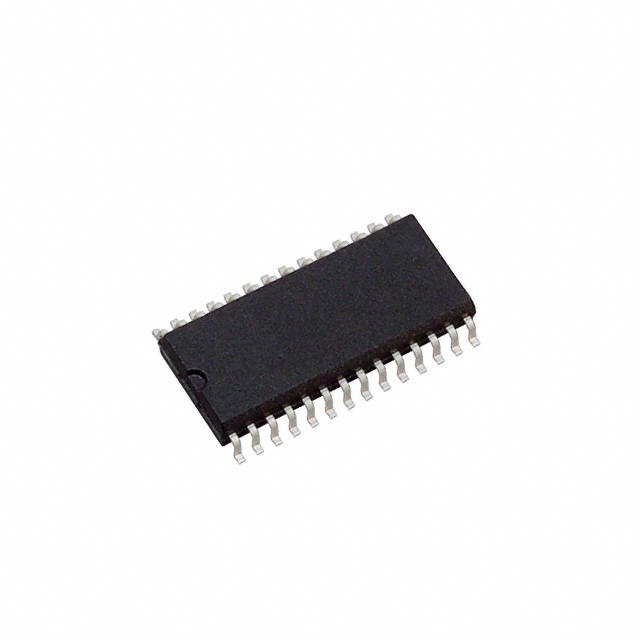

ADS7825U – это 16-битный АЦП (аналогово-цифровой преобразователь) с последовательным приближением (SAR) от Texas Instruments. Устройство упаковано в корпус SOIC-28 (Small Outline Integrated Circuit) и предлагает высокую точность и гибкость при конверсии аналоговых сигналов в цифровые данные. ADS7825U особенно подходит для приложений, требующих точного измерения и преобразования аналоговых сигналов.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает точное преобразование аналогового сигнала.
• 4 аналоговых входа: Возможность подключения нескольких источников сигнала.
• Многофункциональность: Поддержка SPI и параллельного интерфейса для коммуникации.
• Различные режимы опорного напряжения: Поддержка внешнего и внутреннего опорного напряжения.
• Широкий диапазон рабочих температур: От -40°C до 85°C.

Недостатки

• Ограниченная частота выборки: Скорость выборки составляет до 40 тыс. выборок в секунду, что может быть недостаточно для высокочастотных приложений.
• Необходимость внешних компонентов: Для правильной работы может потребоваться внешний источник опорного напряжения.

Типовое использование

• Измерительные приборы
• Устройства сбора данных
• Промышленные системы управления
• Медицинская электроника
• Автоэлектроника

Рекомендации по применению

• Для достижения максимальной точности используйте высококачественные источники опорного напряжения.
• Поместите устройство в среду с минимальными электрическими помехами для улучшения качества сигнала.
• Обеспечьте адекватное теплоотведение для работы в жестких температурных условиях.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки (выборок в секунду): До 40 тыс.
• Количество входных каналов: 4 (однополюсные)
• Интерфейс данных: SPI, параллельный
• Конфигурация: S/H-ADC
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее, внутреннее
• Питание (аналоговое): 5 В
• Питание (цифровое): 5 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: SOIC-28 (7.50 мм в ширину)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• ADS7805U (Texas Instruments)
• AD7678 (Analog Devices)
• MCP33161D-10 (Microchip Technology)

Используйте ADS7825U для тех случаев, когда требуется высокая точность и надежность при преобразовании аналоговых сигналов в цифровые в условиях промышленного контроля, медицинских и измерительных приложений.
