ADS7824UB/1K

ADS7824UB/1K от Texas Instruments

Общее описание

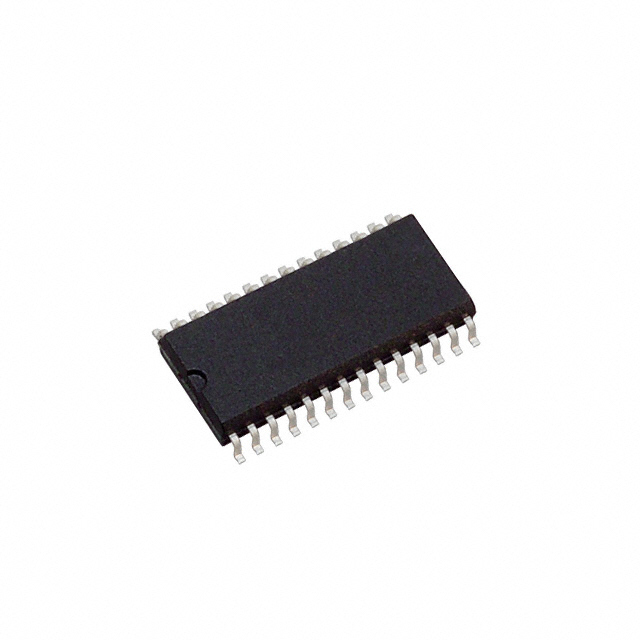

ADS7824UB/1K — это высокопроизводительный 12-разрядный аналогово-цифровой преобразователь (АЦП) с использованием архитектуры SAR (Successive Approximation Register) от компании Texas Instruments. Он предназначен для точного измерения аналоговых сигналов и преобразования их в цифровые значения для последующей обработки. Компонент поставляется в корпусе SOIC с 28 выводами.

Преимущества

• Высокое разрешение: 12 бит обеспечивает высокую точность измерений.
• Высокая скорость: Частота выборки до 40k выборок в секунду.
• Гибкость входов: Поддерживает до 4 одноканальных аналоговых входов.
• Удобство подключения: Поддержка интерфейсов SPI и параллельного интерфейса для удобства подключения к микроконтроллерам и другим цифровым системам.
• Низкое энергопотребление: Оптимизированный для минимального потребления энергии, что делает его подходящим для применения в портативных устройствах.

Недостатки

• Устаревший статус: Компонент имеет статус «Устаревший» (Obsolete), что может сделать его сложным для поиска и закупки в больших объемах.
• Ограниченная поддержка: Поскольку компонент устарел, может быть ограничена поддержка со стороны производителя.

Типовое использование

• Медицинские приборы
• Индустриальные системы управления
• Измерительное оборудование
• Портативные устройства
• Системы сбора данных

Рекомендации по применению

• Согласование сигналов: Применяйте входные буферные усилители для согласования сигналов с АЦП.
• Выбор опорного напряжения: Убедитесь, что используете стабильное и точное опорное напряжение для достижения максимальной точности измерений.
• Экранирование и защита: Используйте подходящие методы экранирования и защиты цепей для минимизации помех и ошибок измерений.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 40k выборок/сек
• Количество входов: 4 одноканальных
• Интерфейсы данных: SPI, Параллельный
• Конфигурация: S/H-ADC (Sample/Hold + ADC)
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Температурный диапазон эксплуатации: -40 °C ~ 85 °C
• Корпус/размер: 28-SOIC (7.50 мм ширина)

Возможные аналоги

• ADS7825: Близкий аналог по характеристикам, но с лучшей доступностью.
• AD7888 от Analog Devices: Альтернативный 12-разрядный АЦП с похожими характеристиками.

Заключение

ADS7824UB/1K — это мощный и точный 12-разрядный АЦП, который, несмотря на свой устаревший статус, продолжает быть полезным компонентом в различных применениях, требующих высокой точности и надежности в измерениях.
