ADS7824U

ADS7824U от Texas Instruments

Общее описание

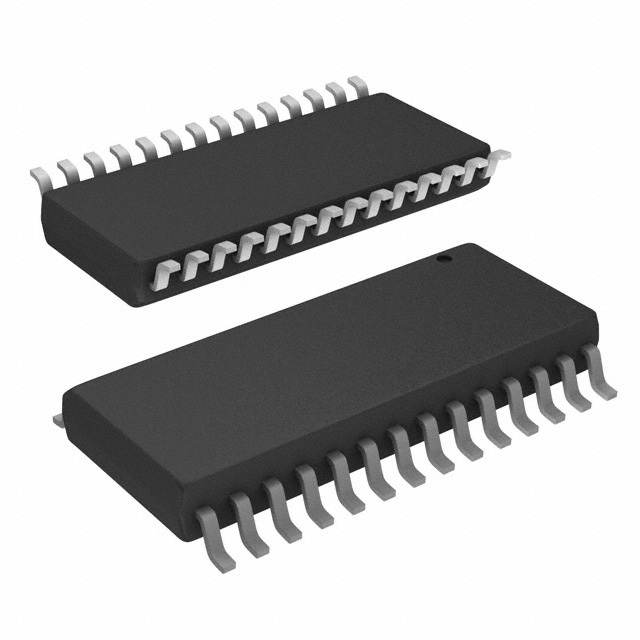

ADS7824U — это высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) с использованием архитектуры SAR (Successive Approximation Register), произведенный компанией Texas Instruments. Этот компонент предназначен для обеспечения надежного и точного преобразования аналоговых сигналов в цифровую форму. Преобразователь имеет 4 одноконечных аналоговых входа и поддерживает различные интерфейсы данных, такие как SPI и параллельный интерфейс.

Преимущества

• Высокая точность: Точность преобразования до 12 бит обеспечивает детализированные измерения.
• Гибкость применений: Поддержка как внешнего, так и внутреннего опорного напряжения.
• Многообразие интерфейсов: Возможность использования как SPI, так и параллельного интерфейса.
• Надежность работы: Разработан для работы в широком температурном диапазоне от -40°C до 85°C.

Недостатки

• Ограниченная скорость преобразования: Максимальная скорость преобразования составляет 40 kSPS, что может быть недостаточно для высокоскоростных приложений.
• Необходимость внешнего опорного напряжения: Для достижения максимальной точности требуется стабильное внешнее опорное напряжение.

Типовое использование

• Медицинские приборы: Мониторинг биологических показателей.
• Промышленные автоматизированные системы: Контроль и управление различными технологическими процессами.
• Энергетика: Измерение параметров электрических сетей и устройств.

Рекомендации по применению

• Выбор опорного напряжения: Для обеспечения высокой точности преобразования важно использовать стабильное и чистое опорное напряжение.
• Разводка печатной платы: Рекомендуется уделить внимание защите от электромагнитных помех и правильному расположению аналоговых и цифровых схем для минимизации ошибок преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Максимальная скорость преобразования: 40 kSPS
• Количество аналоговых входов: 4
• Тип входов: Одноконечный
• Интерфейсы данных: SPI, параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 28-SOIC (7.50 мм ширина)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• ADS7825 от Texas Instruments: Близкий аналог по функциональности с некоторыми вариациями в характеристиках.
• MCP3204 от Microchip Technology: 12-битный ADC с улучшенной скоростью преобразования и более компактным корпусом.

Компонент ADS7824U идеально подходит для приложений, требующих высокой точности и надежности преобразования аналоговых сигналов в цифровые данные.
