ADS7810U

ADS7810U от Texas Instruments

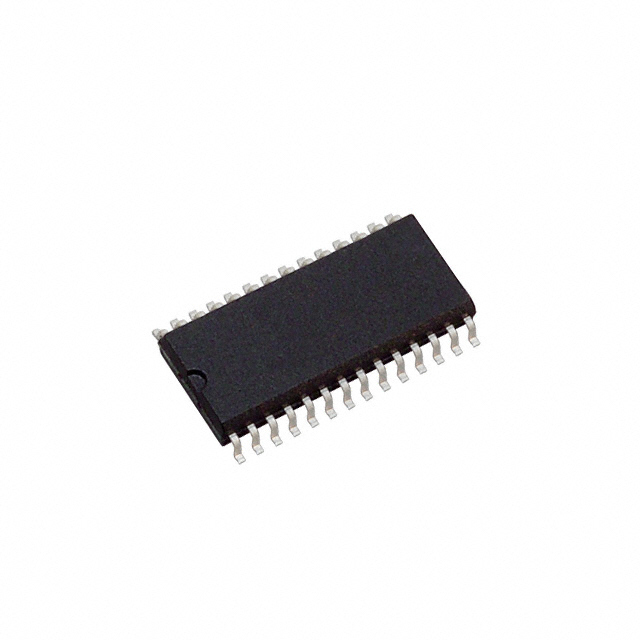

Общее описание: ADS7810U - это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрешением 12 бит, разработанный компанией Texas Instruments. Он основан на архитектуре следующего порядка (SAR - successive approximation register), что позволяет достичь высокой точности и скорости преобразования. АЦП размещён в корпусе SOIC-28 и идеален для применения в разнообразных областях, требующих точного оцифровывания входных аналоговых сигналов.

Преимущества:

• Высокая точность: Разрешение 12 бит обеспечивает точное преобразование аналоговых сигналов в цифровые данные.
• Высокая скорость: Максимальная частота выборки до 800kSPS (800 тыс. выборок в секунду) позволяет использовать данный АЦП в приложениях с высокими требованиями по скорости обработки данных.
• Универсальность подключения: Возможность работы с внешними и внутренними опорными напряжениями.
• Надёжность: Рабочий температурный диапазон от -40°C до +85°C делает этот АЦП пригодным для использования в экстремальных условиях.

Недостатки:

• Обозначение как устаревший: Возможно, существуют более современные аналоги с улучшенными характеристиками.
• Ограниченный функционал: Некоторые проекты могут потребовать АЦП с большим количеством входных каналов или более высокой разрядностью.

Типовое использование:

• Промышленная автоматизация
• Медицинское оборудование
• Системы сбора данных
• Тестирование и измерительное оборудование

Рекомендации по применению:

• Используйте ADS7810U в системах, где требуется высокое разрешение и скорость оцифровки.
• Обеспечьте соответствующую фильтрацию аналоговых входных сигналов для минимизации шумов и помех.
• При проектировании печатной платы учитывайте требования по разводке и экранированию для минимизации электромагнитных помех (EMI).

Основные технические характеристики:

• Разрядность (Number of Bits): 12 бит
• Частота выборок (Sampling Rate, Per Second): до 800 kSPS
• Количество входов (Number of Inputs): 1, однотипный (Single Ended)
• Интерфейс данных (Data Interface): Параллельный
• Конфигурация (Configuration): S/H-ADC (Sample and Hold – Analog to Digital Converter)
• Архитектура (Architecture): SAR (Successive Approximation Register)
• Тип опорного напряжения (Reference Type): Внешнее или внутреннее
• Напряжение питания (Voltage - Supply, Analog): ±5V
• Напряжение питания цифровое (Voltage - Supply, Digital): 5V
• Рабочий температурный диапазон (Operating Temperature): от -40°C до +85°C
• Корпус (Package / Case): 28-SOIC (0.295", 7.50mm Width)
• Монтаж (Mounting Type): Поверхностный монтаж (Surface Mount)

Возможные аналоги:

• AD7892 от Analog Devices
• MCP3208 от Microchip Technology
• MAX1270 от Maxim Integrated

Этот АЦП, ADS7810U, оптимален для применений, нуждающихся в быстром и точном оцифровывании, его универсальность и надёжность делает его отличным выбором для множества проектов.
