ADS7806U

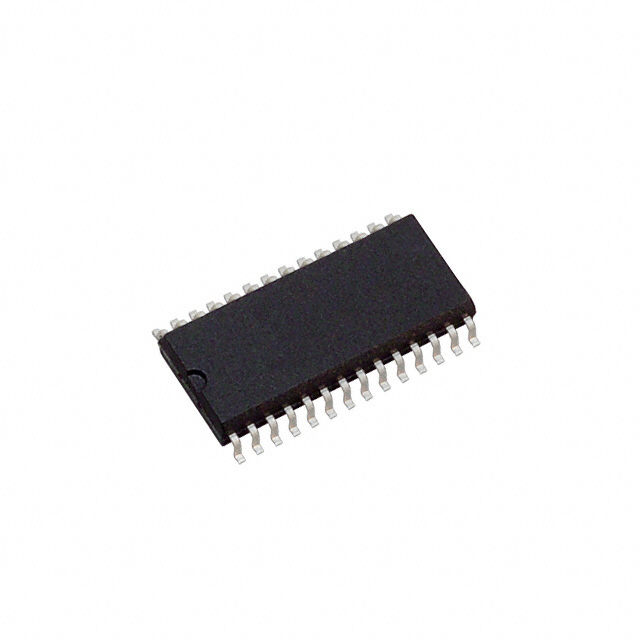

ADS7806U от Texas Instruments

Общее описание

ADS7806U - это 12-битный АЦП (аналогово-цифровой преобразователь) с последовательным алгоритмом приближения (SAR) от компании Texas Instruments. Этот компонент обеспечивает гибкое, высококачественное преобразование аналоговых сигналов в цифровые с помощью единственного входа и архитектуры SAR. Упакованный в корпус SOIC на 28 выводов, он предназначен для применения в широком диапазоне температур, от -40°C до 85°C.

Преимущества

• Высокая разрешающая способность: 12 бит
• Надежное и точное преобразование благодаря архитектуре SAR
• Низкое потребление энергии
• Гибкий интерфейс данных: поддержка SPI и параллельного интерфейса
• Возможность использования как внутреннего, так и внешнего опорного напряжения

Недостатки

• Со временем может устареть из-за появления новых моделей с лучшими характеристиками
• Возможны ограничения по скорости выборки для некоторых высокоскоростных приложений

Типовое использование

• Медицинское оборудование
• Промышленные автоматизированные системы
• Измерительное и тестовое оборудование
• Системы сбора данных и контроля
• Автоматизированные системы испытаний

Рекомендации по применению

Рекомендуется использовать ADS7806U в системах, где критична высокая точность и качество преобразования аналоговых сигналов в цифровые. Необходима тщательная настройка внешнего и внутреннего опорного напряжения для достижения максимальной точности. За счет поддержки SPI и параллельного интерфейса данный компонент может быть легко интегрирован в различные системы.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: 40 кГц
• Количество входов: 1 (однополярный)
• Тип данных: SPI, параллельный интерфейс
• Конфигурация: S/H-ADC
• Количество преобразователей A/D: 1
• Архитектура: SAR (последовательное приближение)
• Опорное напряжение: Внешнее и внутреннее
• Напряжение питания (аналоговое): 5 В
• Напряжение питания (цифровое): 5 В
• Диапазон рабочих температур: -40°C до 85°C
• Корпус: SOIC-28 (ширина 7,50 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7820 от Analog Devices
• MCP3201 от Microchip Technology
• LTC1286 от Linear Technology

Эти аналоги могут быть рассмотрены в зависимости от специфических требований к системе и требованиям по быстродействию и точности.
