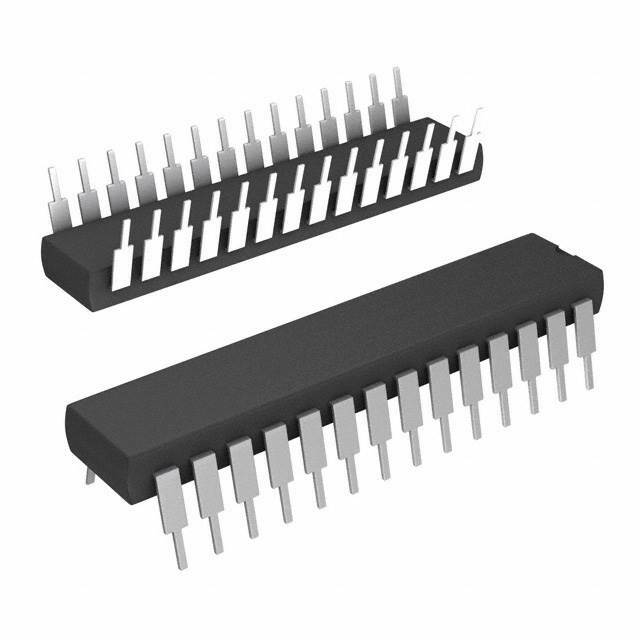

ADS7804PB

ADS7804PB от Texas Instruments

Общее описание: ADS7804PB – это высококачественный 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой Successive Approximation Register (SAR). Устройство производит прецизионное преобразование аналогового сигнала в цифровое представление с частотой до 100 кГц. В чипе используется Single Ended тип входа, позволяя ему легко интегрироваться в различные аналоговые схемы.

Преимущества:

• Высокая точность: 12-битное разрешение для получения точных данных.
• Высокая скорость: Частота дискретизации до 100 кГц позволяет работать в высокоскоростных приложениях.
• Гибкость применения: Возможность выбора внутреннего или внешнего опорного напряжения.
• Простой интерфейс: Параллельный интерфейс данных для быстрой интеграции.
• Широкий диапазон рабочих температур: Работает стабильно при температуре от -40°C до 85°C.

Недостатки:

• Устаревшая модель: Текущий статус - устаревший, возможно, сложно найти на рынке.
• Высокие требования к питанию: Требуется стабилизированное 5V питание для аналоговой и цифровой частей.

Типовое использование:

• Промышленные системы управления: Подходит для систем, требующих высокой точности измерений.
• Медицинское оборудование: Используется для точного измерения биомедицинских сигналов.
• Автоматизированные тестовые системы: Идеален для использования в контроле качества и тестировании продукции.
• Измерительные приборы: Применяется в осциллографах, мультиметрах и других измерительных устройствах.

Рекомендации по применению:

1. Источник питания: Обеспечьте стабилизированное питание 5V для обеспечения точной работы устройства.
2. Опорное напряжение: Для наилучшей точности используйте высокоточное внешнее опорное напряжение.
3. Монтаж: Установите в платы через отверстие (Through Hole), предусмотренное для корпуса 28-PDIP.
4. Электромагнитная совместимость: Защитите от электромагнитных помех, используя подходящие фильтры и экраны.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота дискретизации: до 100 кГц
• Количество входов: 1
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее, Внешнее
• Напряжение питания (аналоговое и цифровое): 5V
• Рабочая температура: от -40°C до 85°C
• Корпус: 28-DIP (7.62мм)

Возможные аналоги:

• ADS7804P: Аналогичная модель с практически идентичными характеристиками.
• ADS8504: Современная альтернатива с улучшенной производительностью и расширенными функциями.
