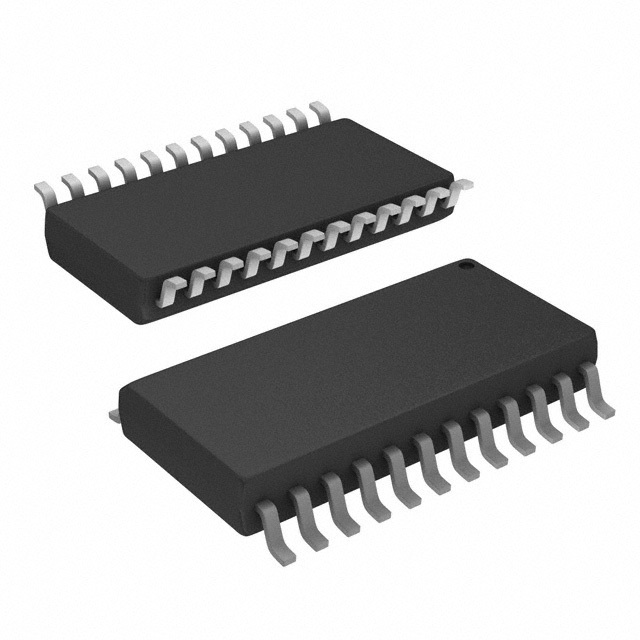

ADS7800KU

Описание ADS7800KU от Texas Instruments

Общее описание

ADS7800KU — это 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой преобладания SAR (Successive Approximation Register, регистр последовательных приближений) от компании Texas Instruments. Он поддерживает один вход и параллельный интерфейс данных, что делает его подходящим для быстрого и точного преобразования аналоговых сигналов в цифровую форму.

Преимущества

• Высокая точность: С 12-битным разрешением и высокой скоростью преобразования в 333k выборок в секунду.
• Одновременное преобразование и удержание: Использование внутреннего выборки/удержания (S/H-ADC).
• Интегрированный внутренний опорный источник: Упрощает проектирование.

Недостатки

• Устаревший статус: Продукт снят с производства, что может затруднить доступность и поддержку в будущем.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточным для экстремальных условий эксплуатации.

Типовое использование

• Промышленные автоматизированные системы
• Системы управления и мониторинга
• Медицинское оборудование
• Измерительные приборы и системы сбора данных

Рекомендации по применению

При использовании ADS7800KU, рекомендуется обратить внимание на:

• Полное соответствие требования к питанию: аналоговое - 5 В, -11.4 В ~ 16.5 В и цифровое - 5 В.
• Обеспечение надлежащего теплового режима, особенно при работе в верхнем диапазоне температур.
• Применение экранирования и фильтрации для защиты от электромагнитных наводок и шумов.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборок: 333 тыс. выборок в секунду
• Количество входов: 1 (однофазный вход)
• Тип данных: Параллельный интерфейс
• Архитектура: SAR (регистры последовательных приближений)
• Опорное напряжение: Внутренний
• Аналоговое напряжение питания: 5 В, -11.4 В ~ 16.5 В
• Цифровое напряжение питания: 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 24-SOIC (0.295", ширина 7.50 мм)
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS7803P от Texas Instruments - 16-битный SAR АЦП.
• AD7829BNZ от Analog Devices - 8-канальный, 8-битный, 200 kSPS SAR АЦП.

Используя ADS7800KU, вы можете достигнуть высокой точности и быстроты преобразования сигналов, что делает его идеальным для многих приложений в системах промышленного контроля и измерений.
